MacBook Pro 15 A1990 z fioletowym obrazem

MacBook Pro 15 A1990 z fioletowym obrazem uratowany! 💥

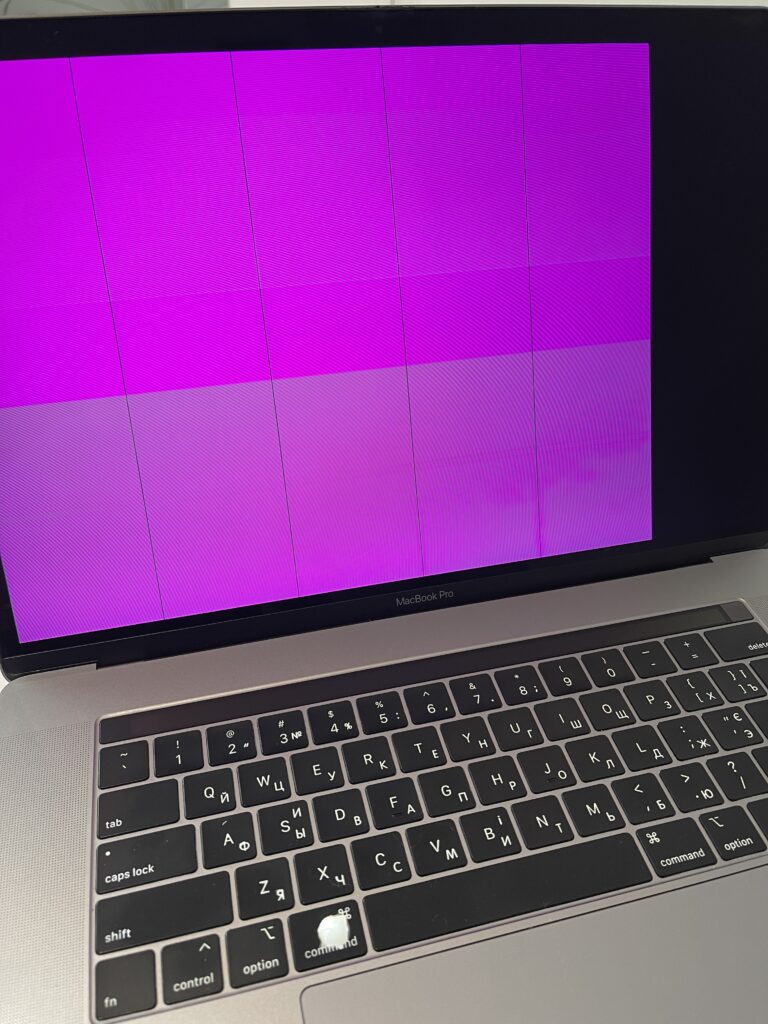

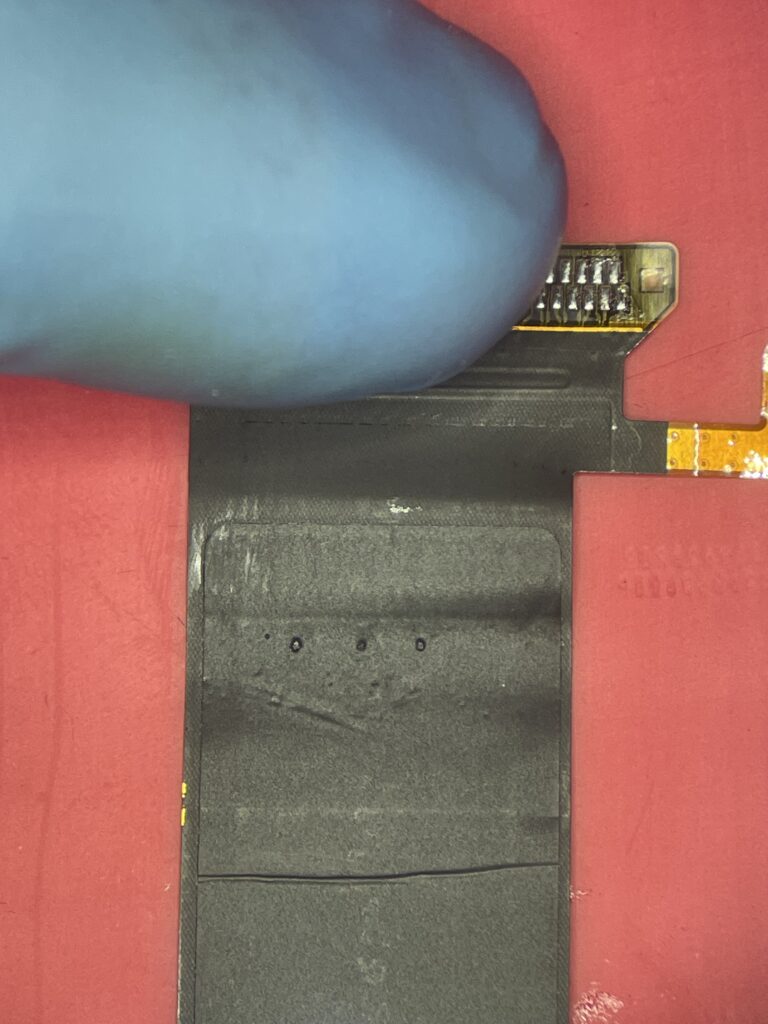

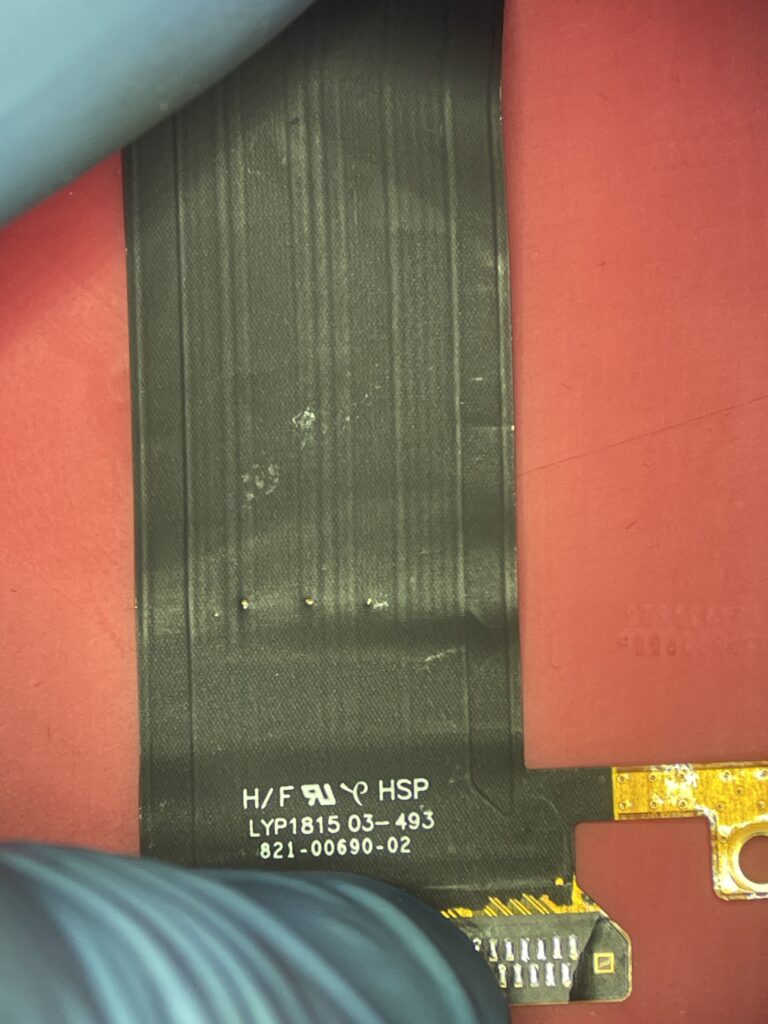

Usterka objawiała się całkowitym brakiem prawidłowej treści na ekranie. Diagnoza? Uszkodzenie taśm sygnałowych T-CON (tzw. “flexgate” w wydaniu dla zaawansowanych). Wielu traktuje to jako prostą wymianę przewodów, jednak w rzeczywistości to operacja o najwyższym stopniu skomplikowania. Na zdjęciach widać, jak trzy niewielkie uszkodzenia taśmy sygnałowej zrujnowały obraz na całej matrycy.

Co zostało zrobione?

* Chirurgiczne wycięcie matrycy: Wymiana wymagała ryzykownego wyciągnięcia delikatnego, szklanego panelu LCD ze skrzydła obudowy. Najmniejszy błąd lub naprężenie na tym etapie oznacza bezpowrotne pęknięcie ekranu.

* Demontaż uszkodzonych komponentów: Po bezpiecznym dostaniu się do elektroniki ekranu nastąpiło precyzyjne odlutowanie fabrycznych taśm od płytki logiki matrycy.

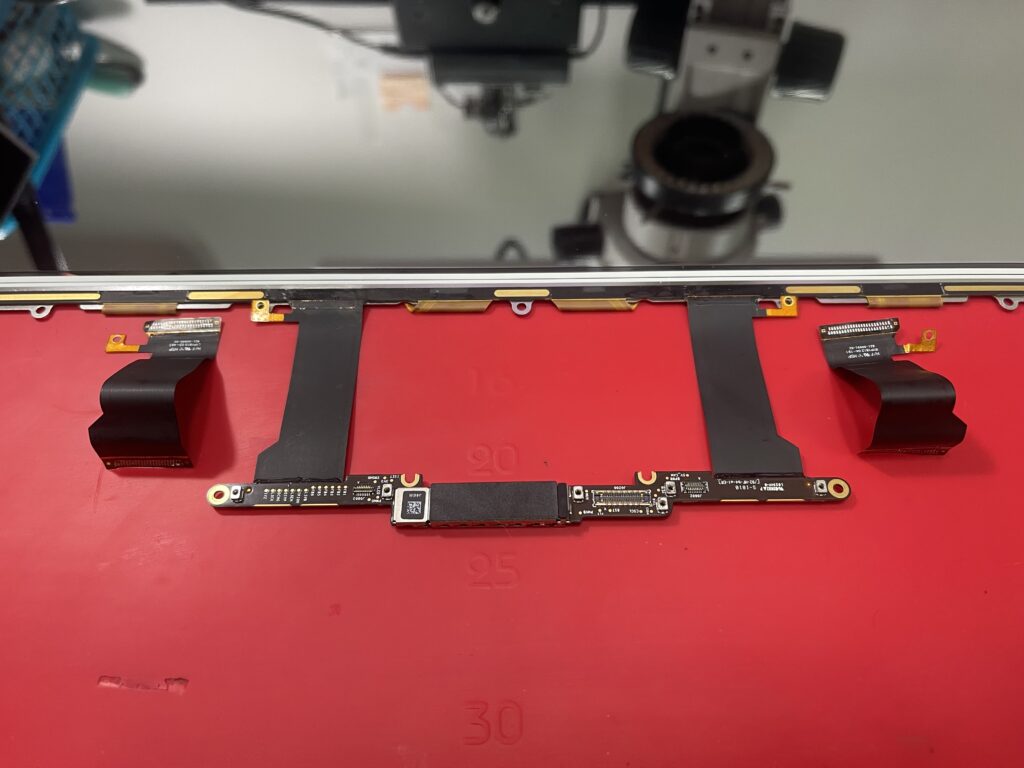

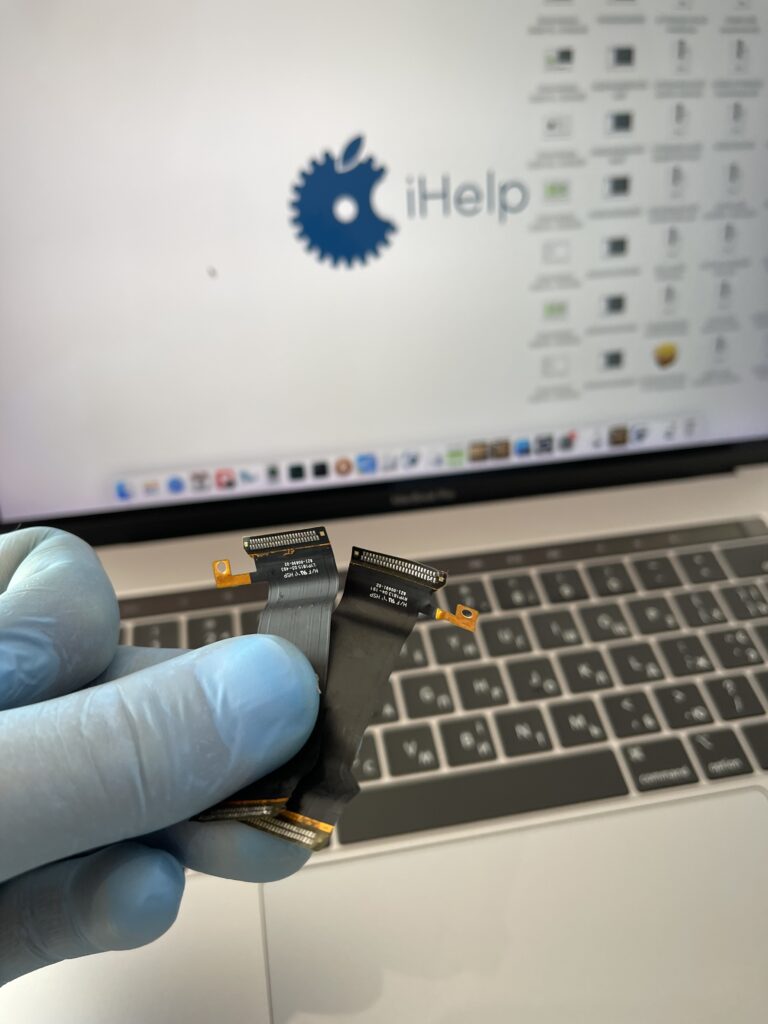

* Montaż nowych taśm T-CON: Pozycjonowanie oraz wlutowanie nowych taśm pod mikroskopem, gdzie liczy się każdy milimetr i idealny rozkład temperatury, aby nie przegrzać delikatnych struktur.

* Złożenie i wklejenie panelu: Po udanym lutowaniu matryca została ponownie, fabrycznie wklejona w aluminiowe skrzydło.

Kolejny MacBook dostał drugie życie, a klient uniknął gigantycznych kosztów zakupu kompletnego skrzydła ekranu. Efekt końcowy cieszy oko, a sprzęt wraca do właściciela! 🛠️💻
