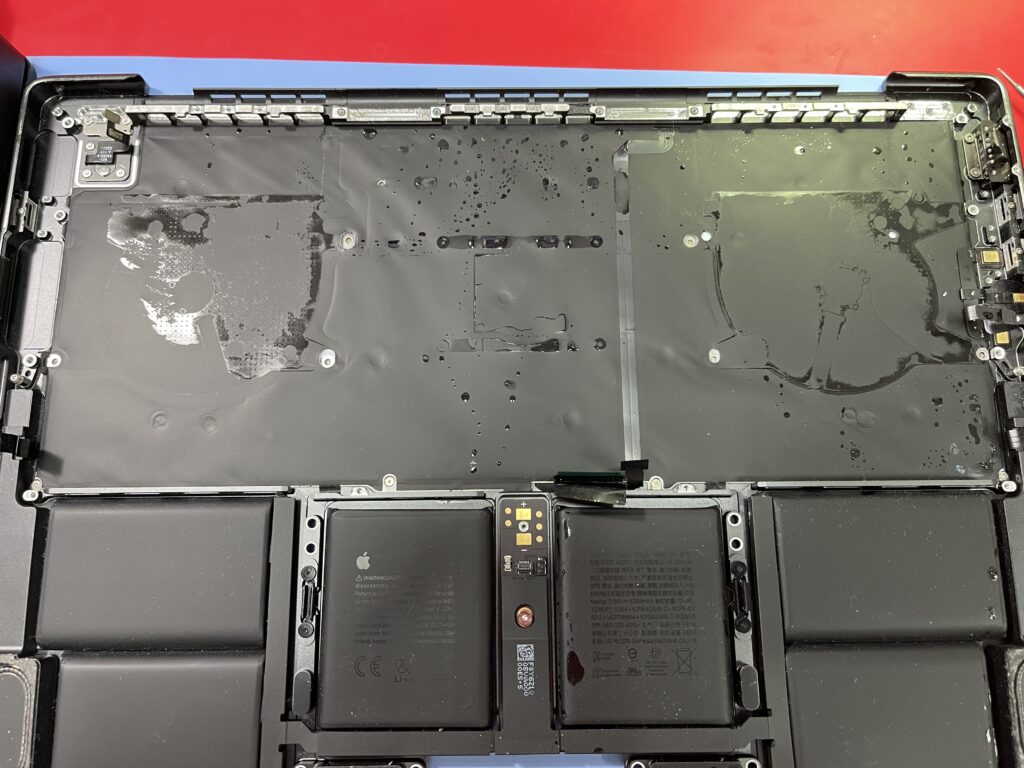

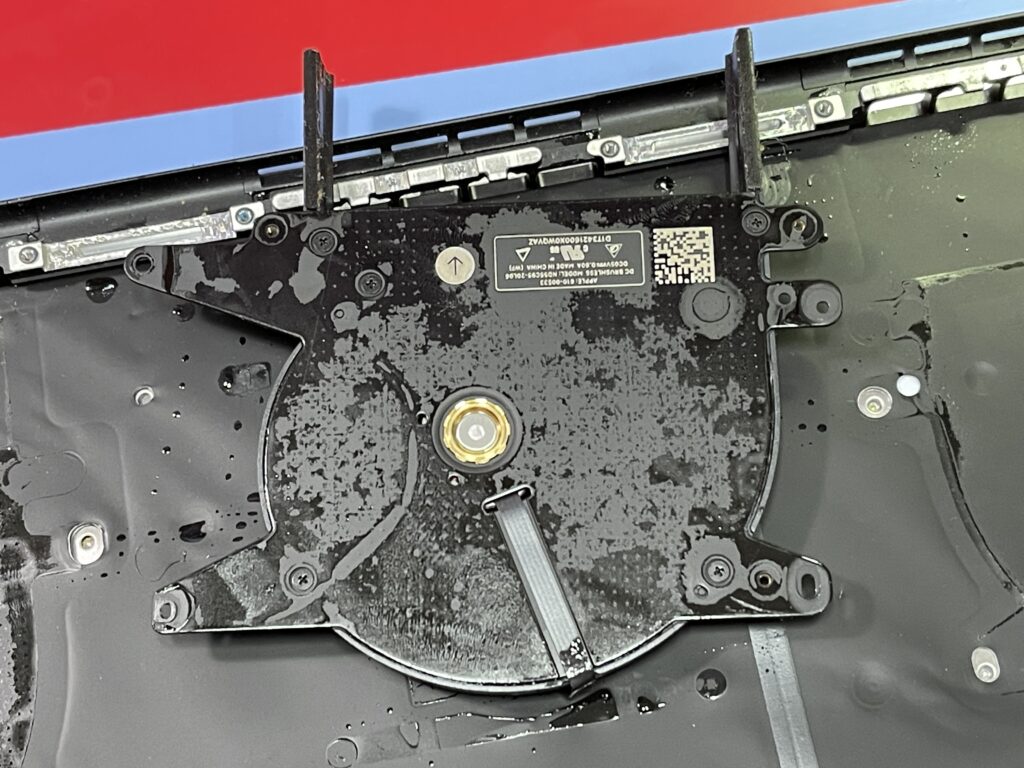

MacBook Pro 14 A2992 po ekstremalnym zalaniu colą uratowany!

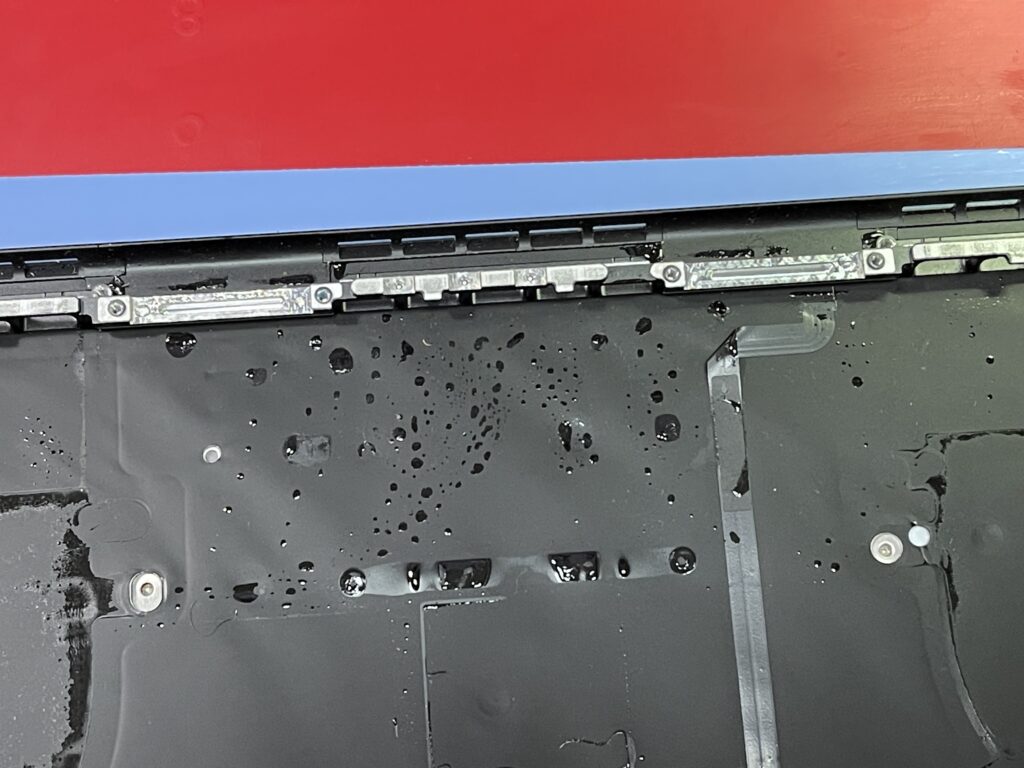

MacBook Pro A2992 po ekstremalnym zalaniu colą uratowany!

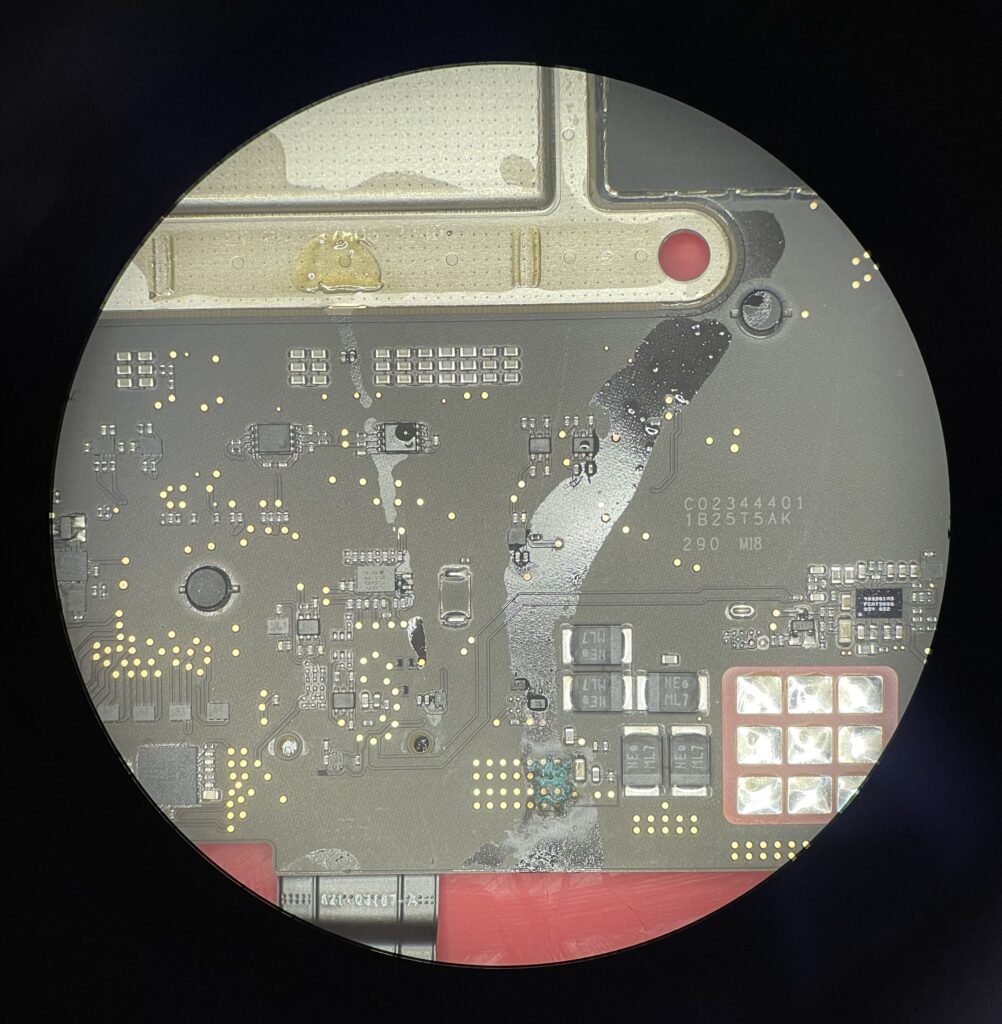

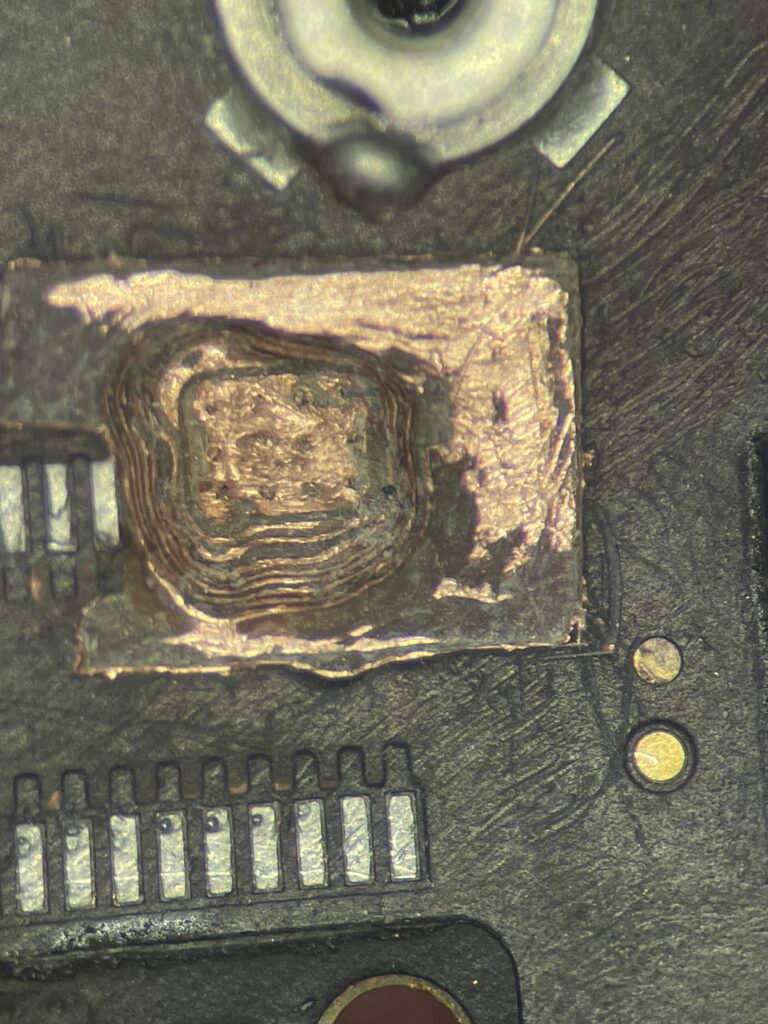

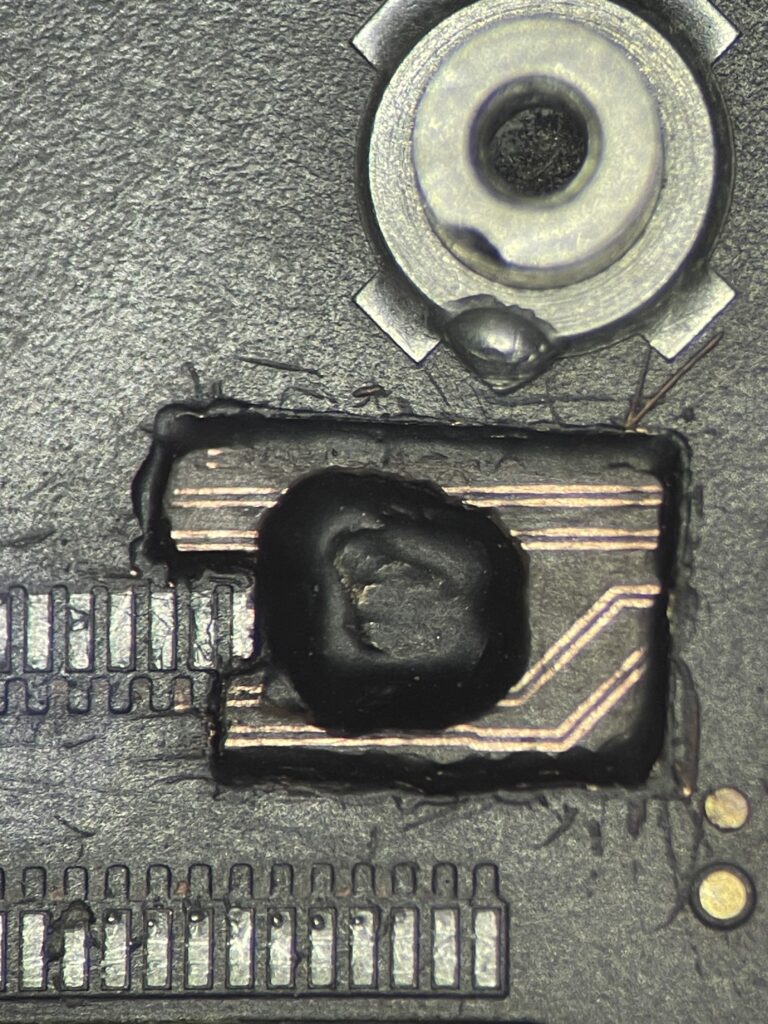

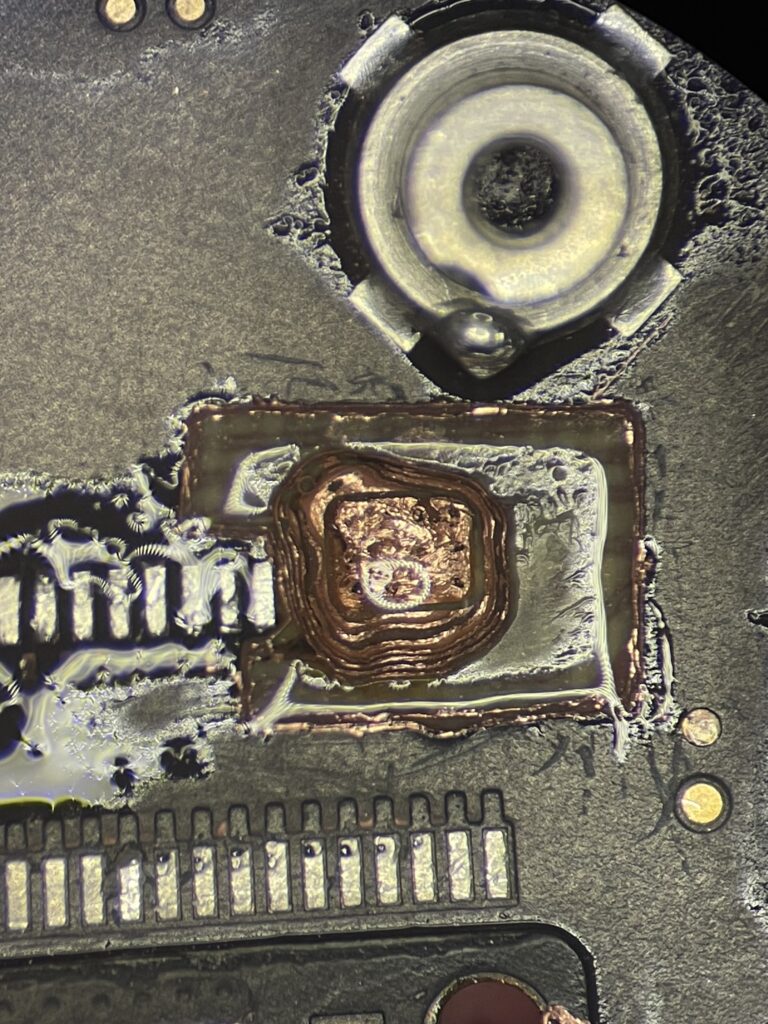

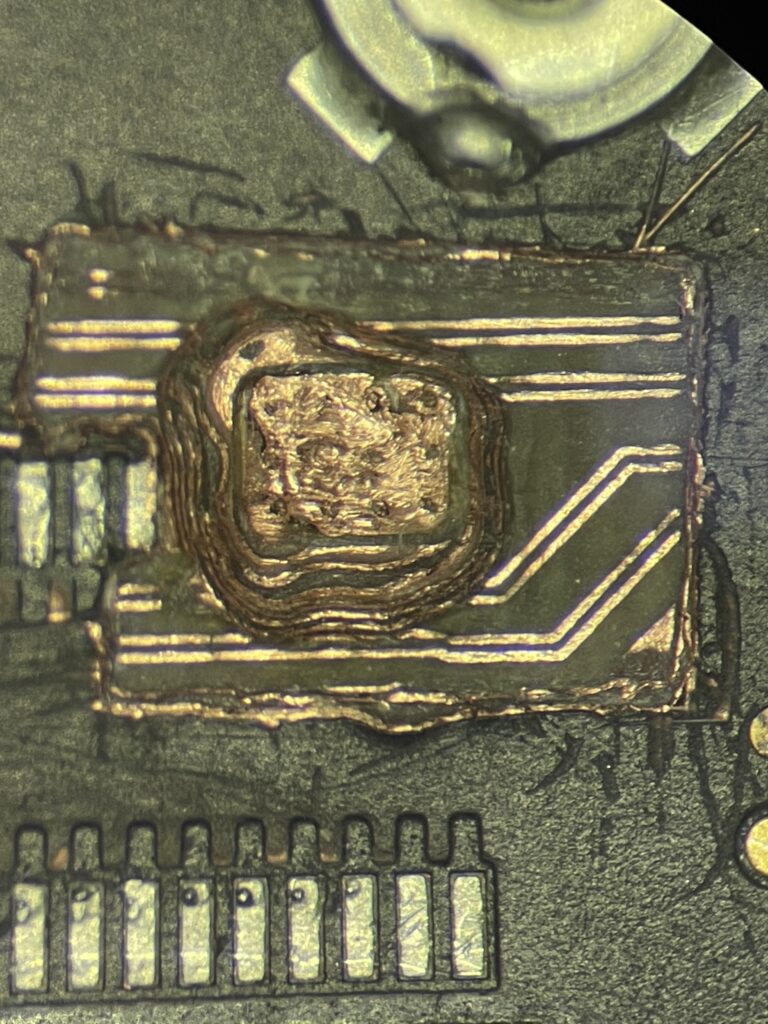

Uszkodzenia laminatu były potężne – wypalona dziura w okolicy złącza gładzika na linii PPBUS_AON zmusiła do rozwiercenia płyty aż do 9. warstwy, żeby pozbyć się zwarcia.

Co zostało zrobione?

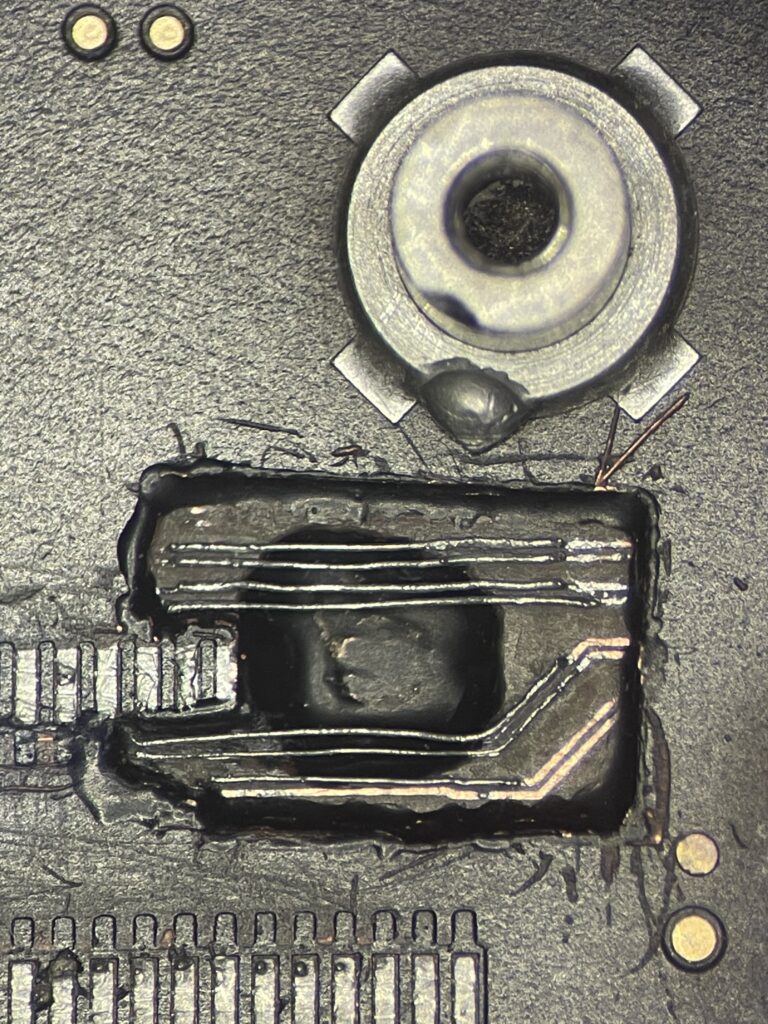

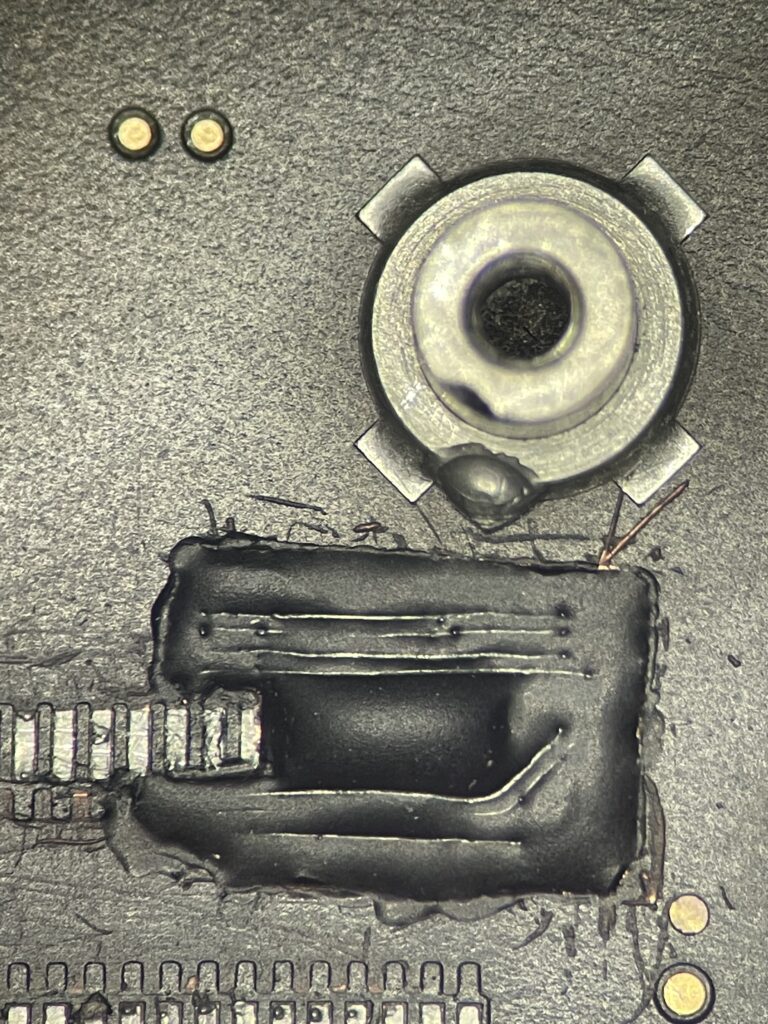

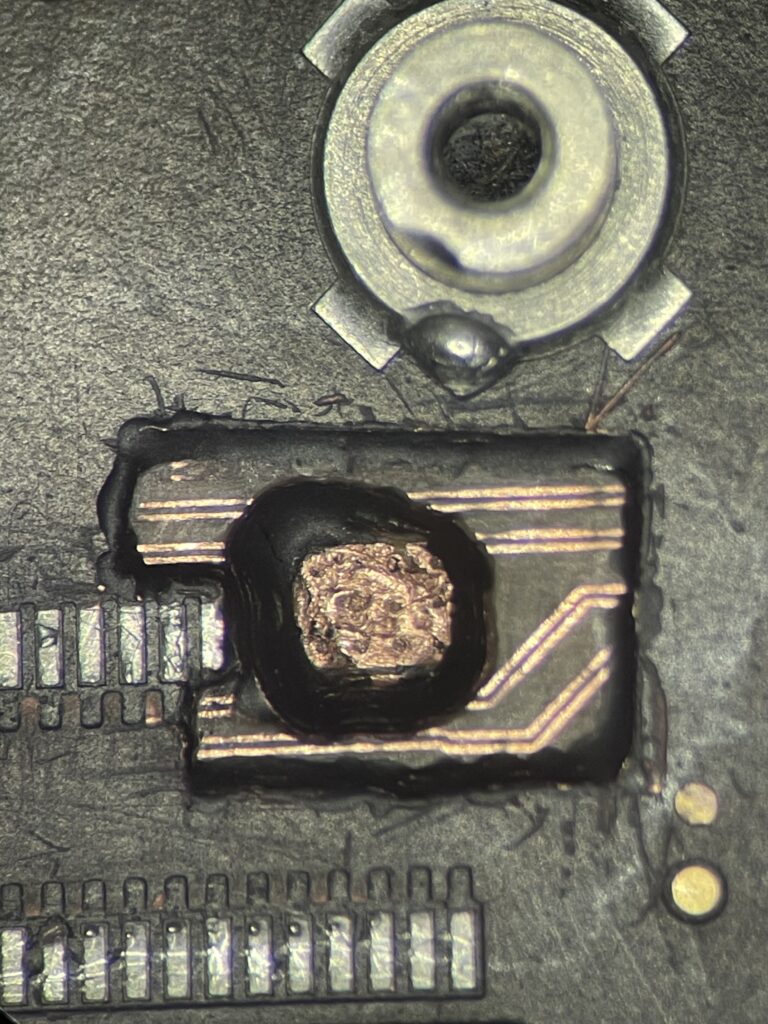

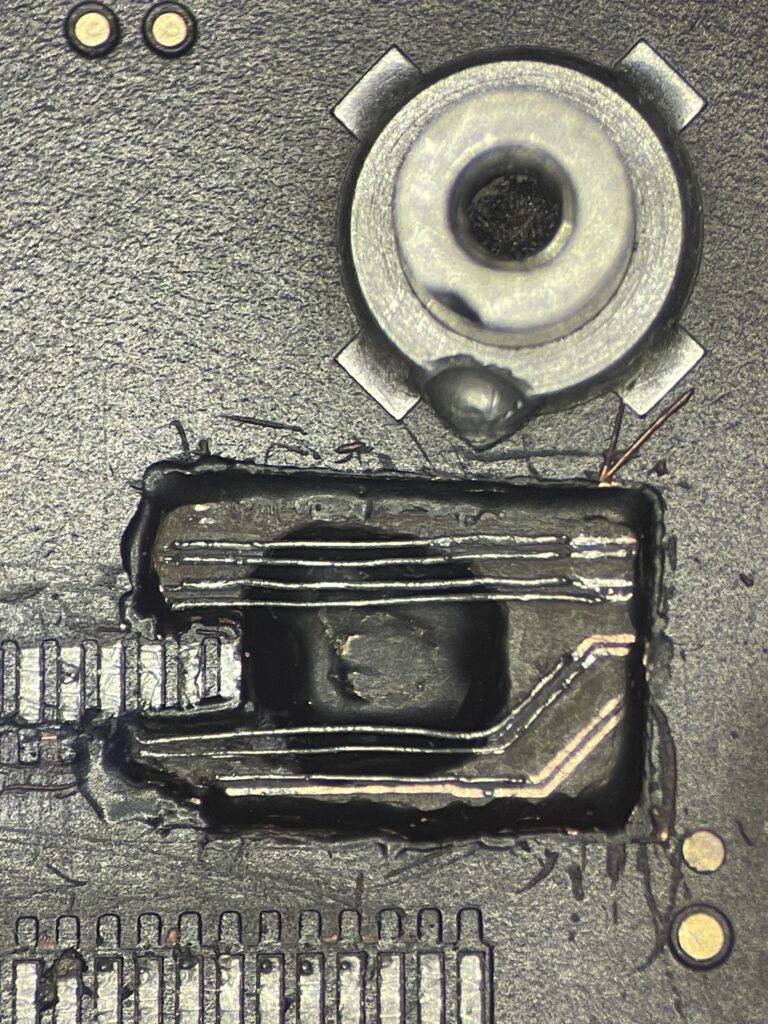

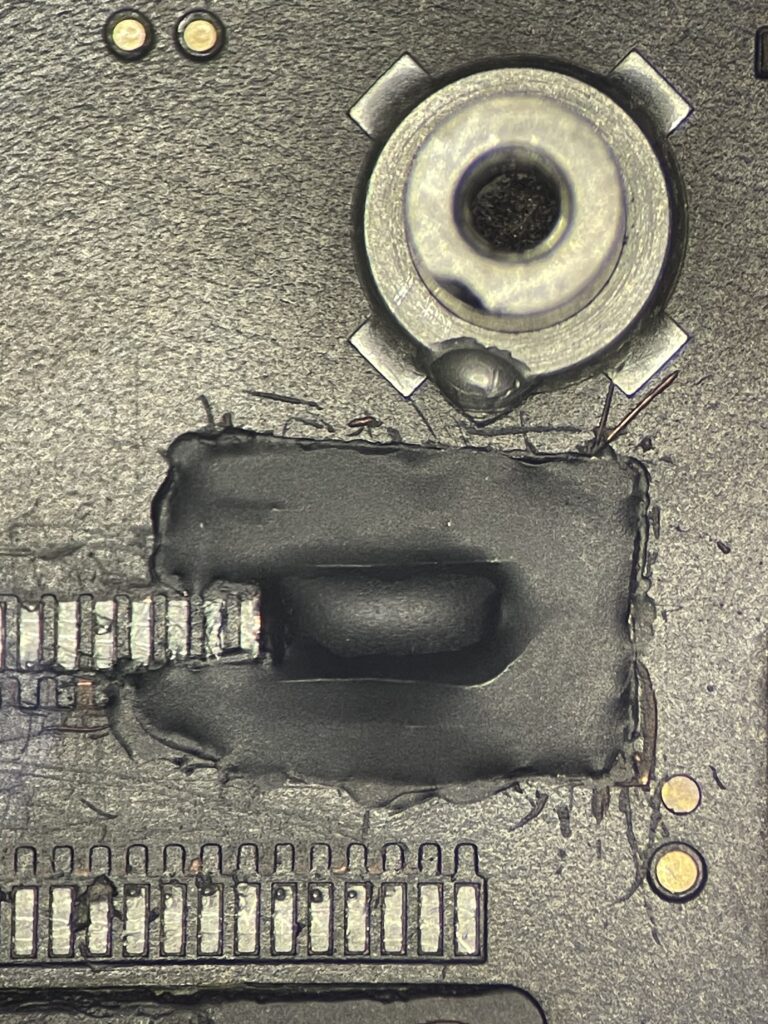

Odbudowa 6 ścieżek na 3. warstwie laminatu.

Ominięcie jednej uszkodzonej ścieżki na 5. warstwie (linia IDP_TOUCH_INT_CONN_L) i bezpieczne poprowadzenie jej przez przelotkę na drugą stronę płyty.

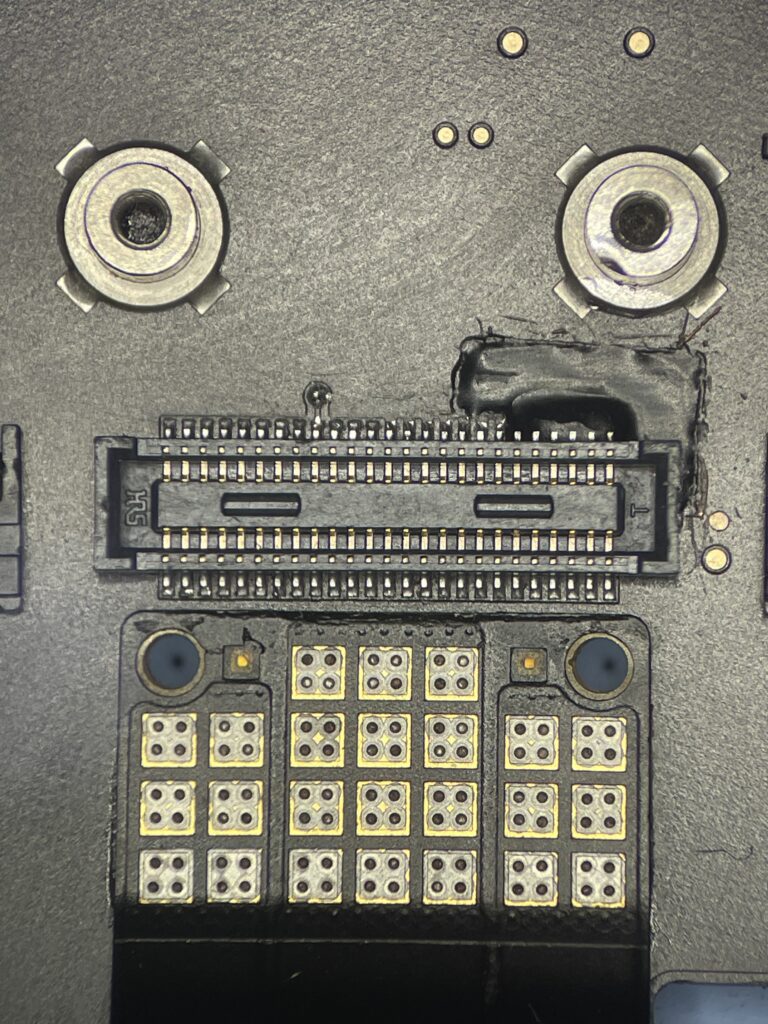

Wlutowanie fabrycznie nowego gniazda gładzika.

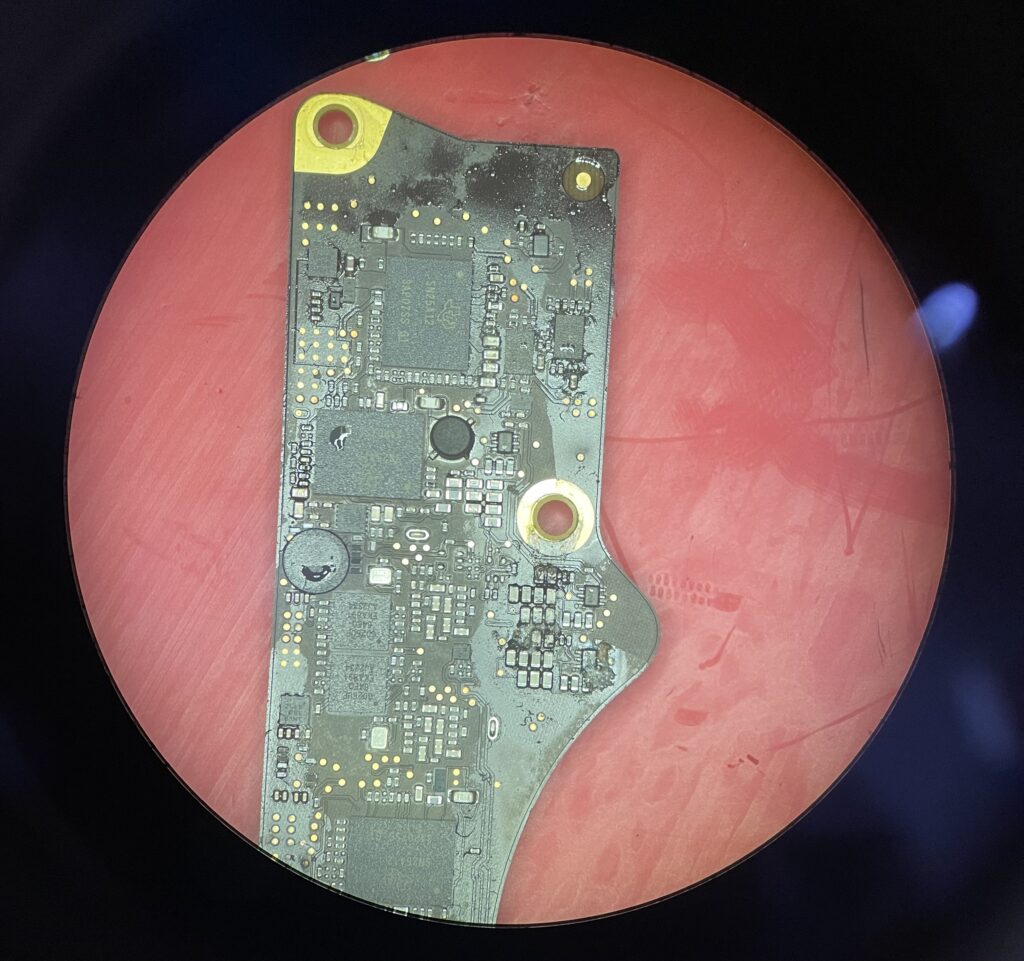

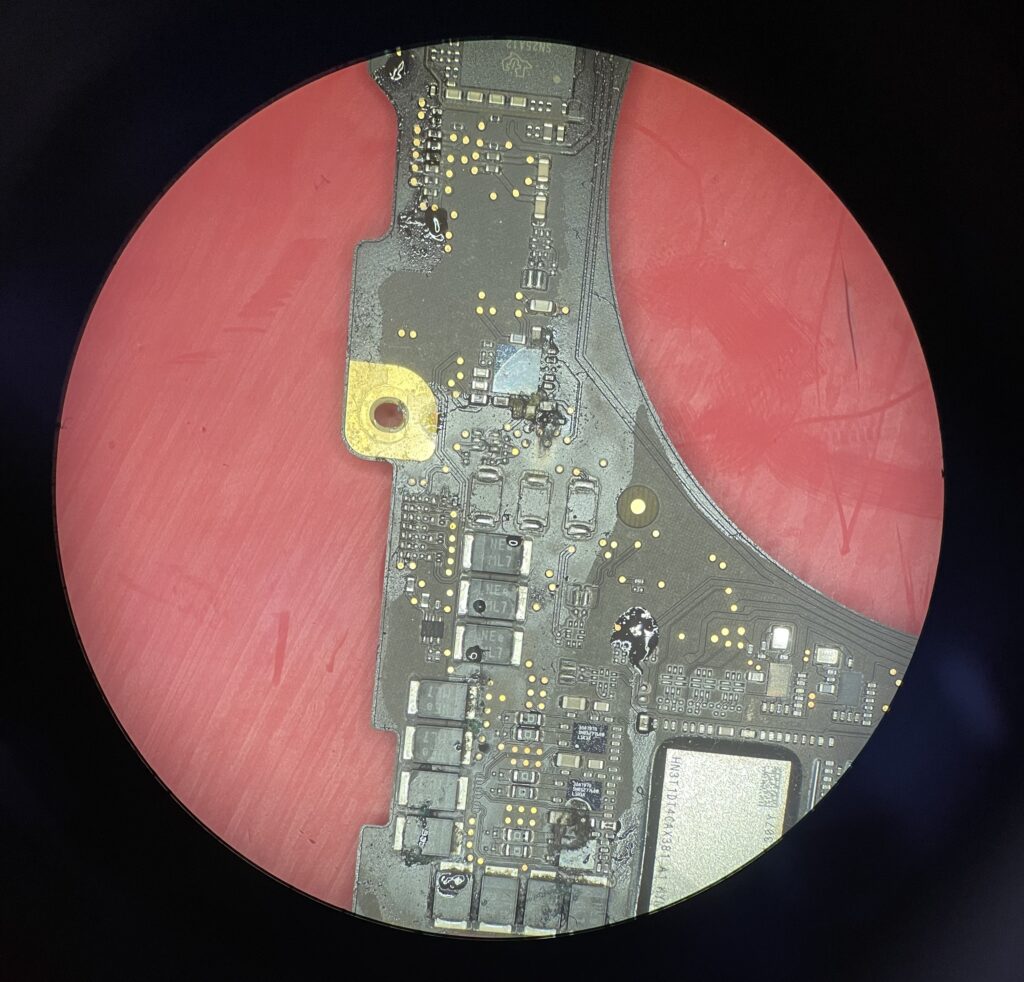

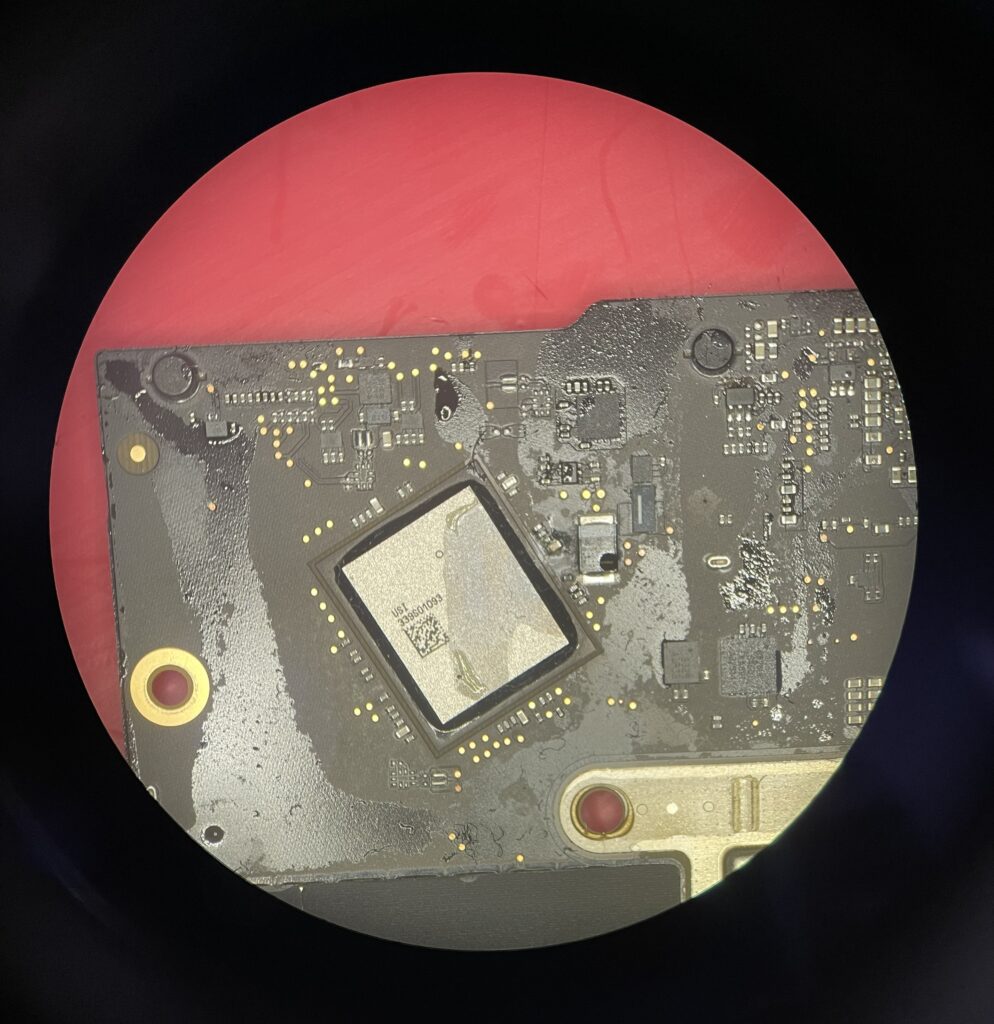

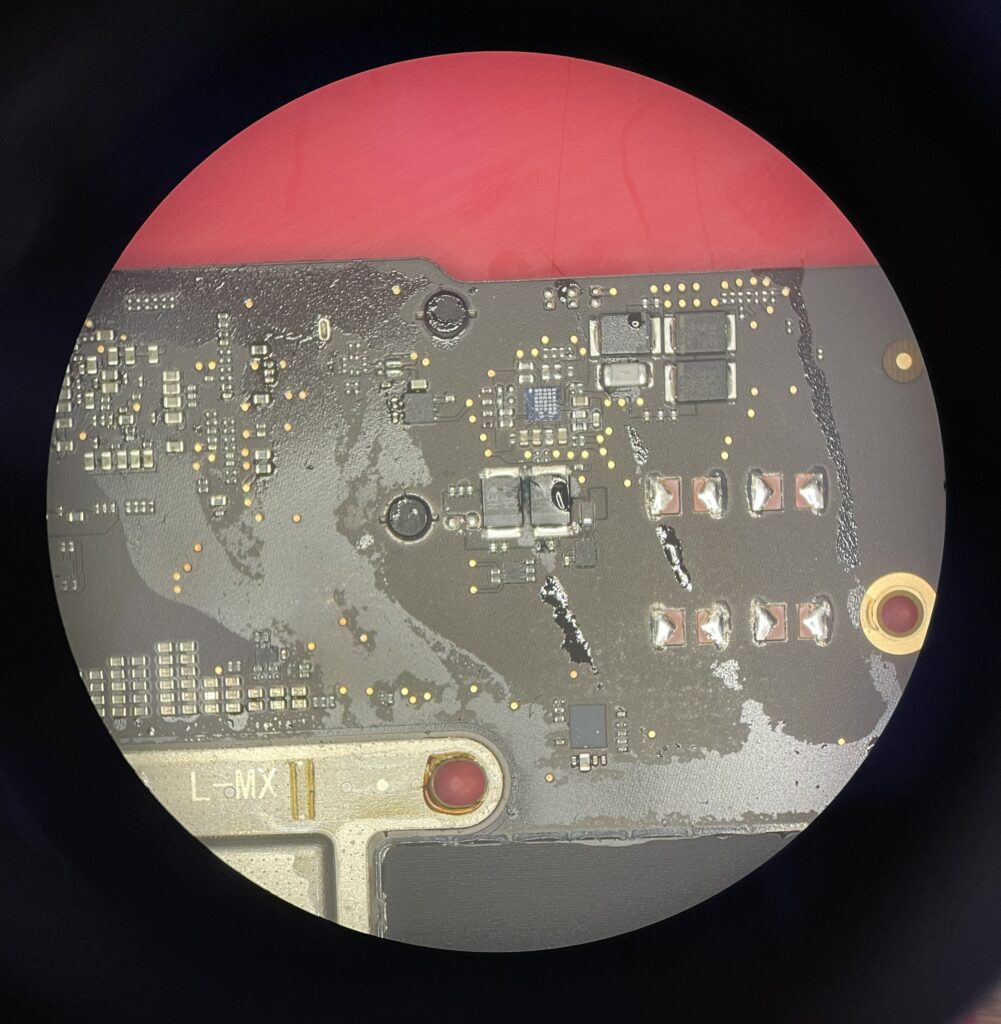

Wymiana zwartych i uszkodzonych układów oraz skorodowanej drobnicy wokół nich.

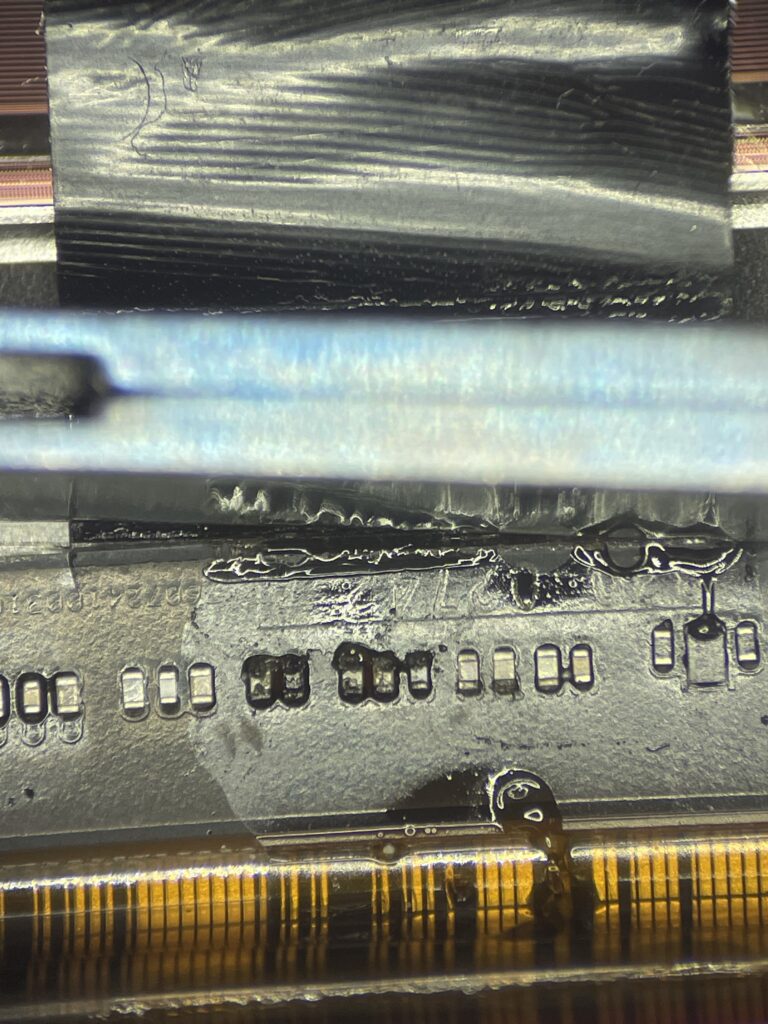

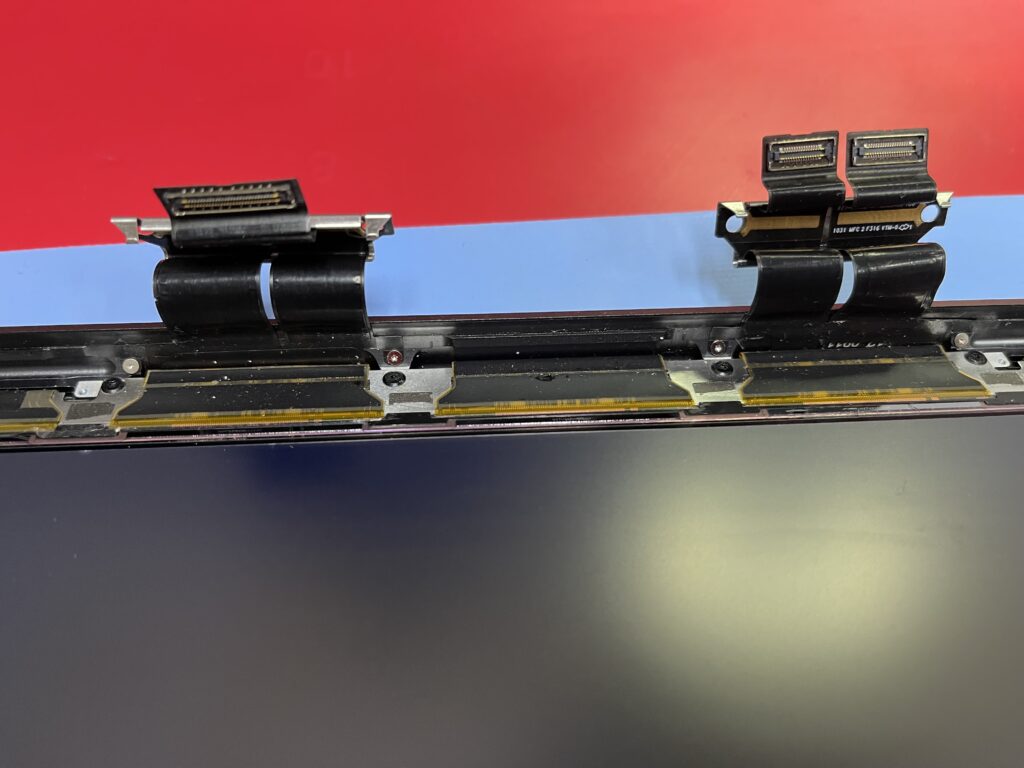

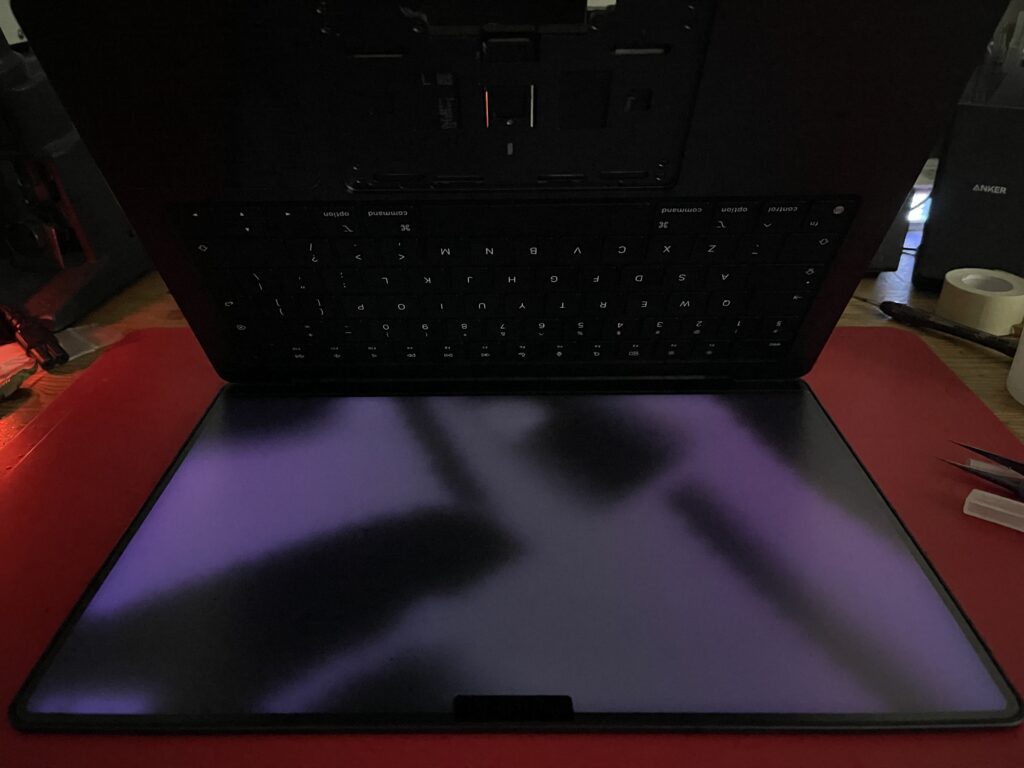

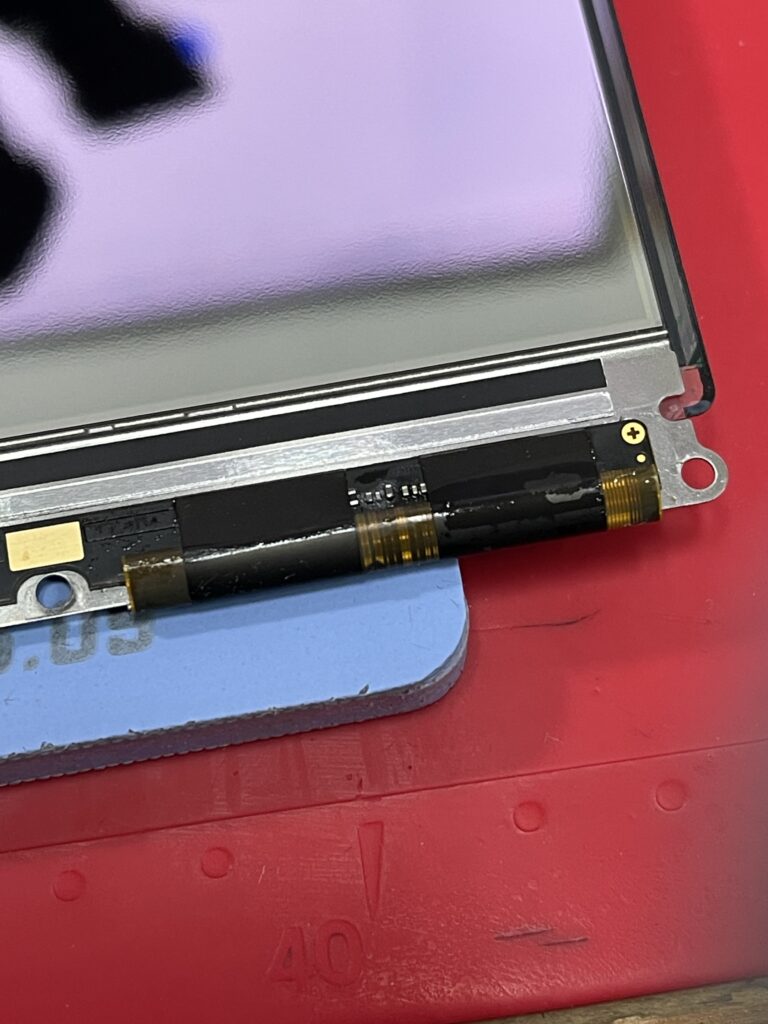

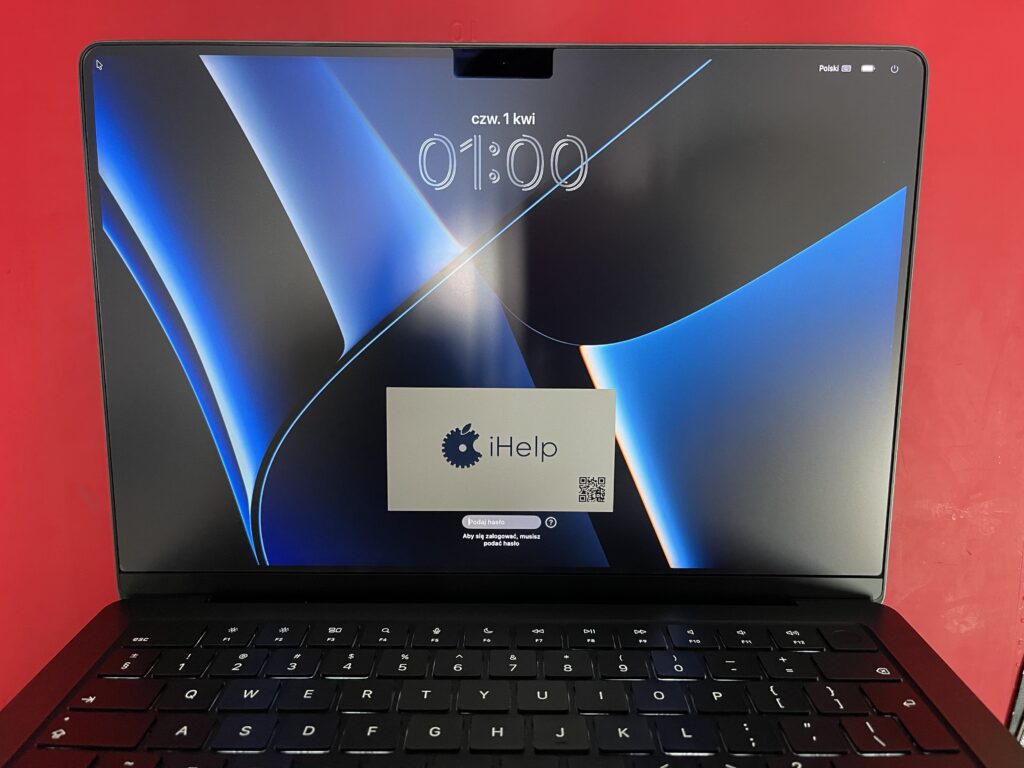

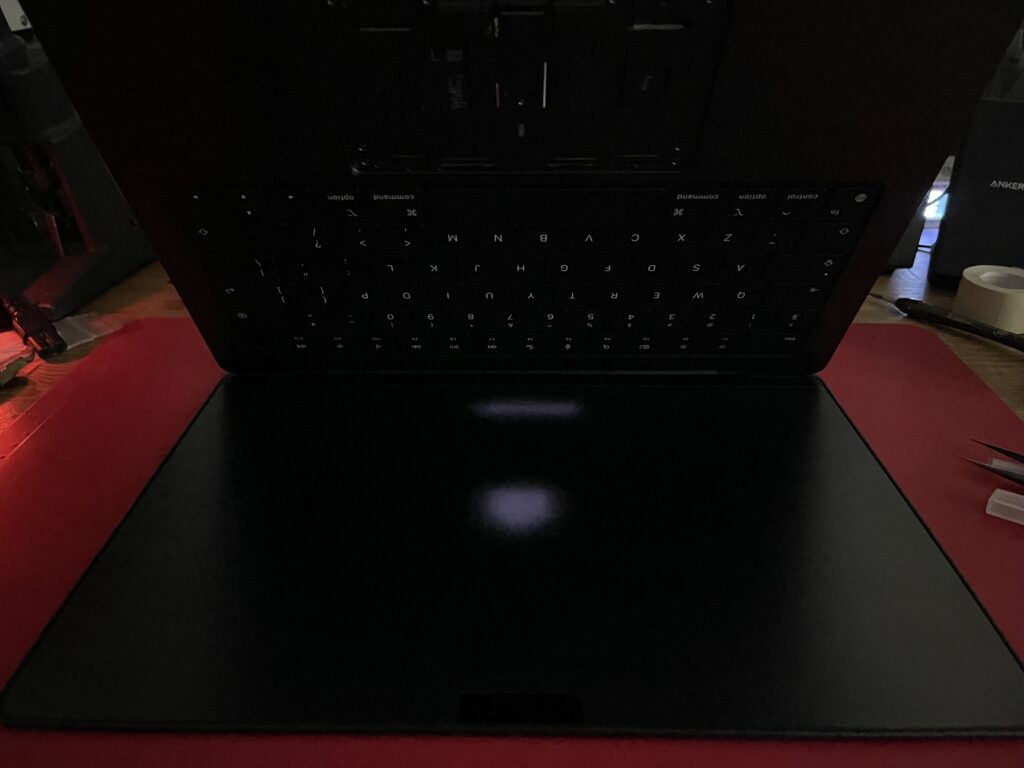

Matryca wyświetlała zniekształcony obraz. Naprawa wymagała ryzykownego wycięcia delikatnej matrycy ze skrzydła obudowy, aby nie uszkodzić samego panelu. Po dostaniu się pod tylną listwę nastąpiło zlokalizowanie i usunięcie skorodowanych elementów. Po wszystkim matryca została ponownie, fabrycznie wklejona na swoje miejsce.

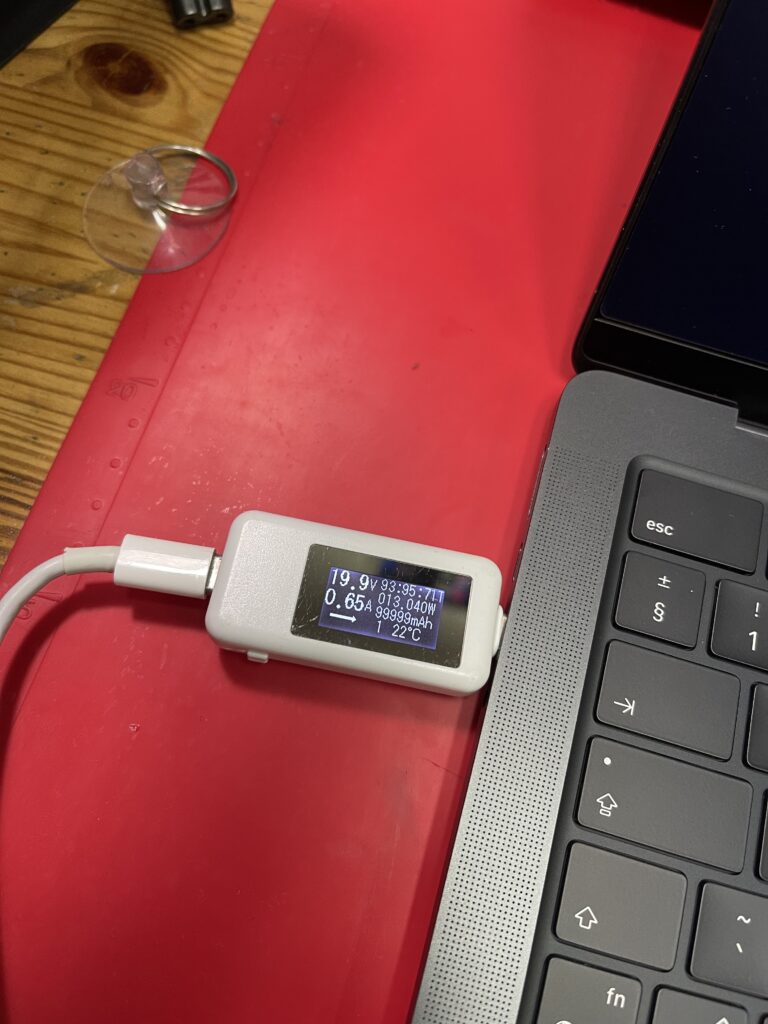

Kolejny MacBook dostał drugie życie zamiast trafić na śmietnik. Dla takich akcji warto siedzieć godzinami pod mikroskopem!
