MacBook Pro 14 A2992 po ekstremalnym zalaniu colą!

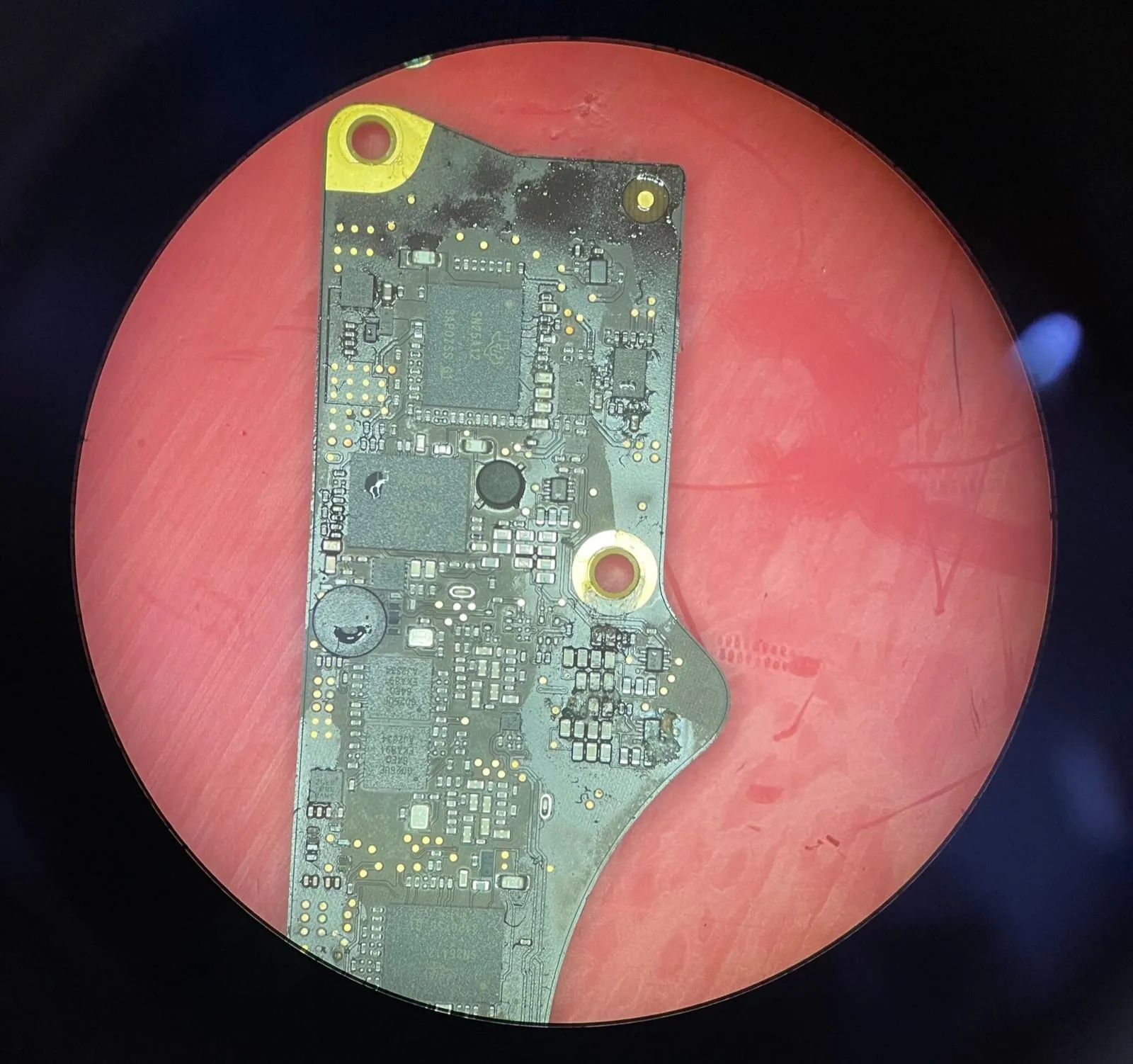

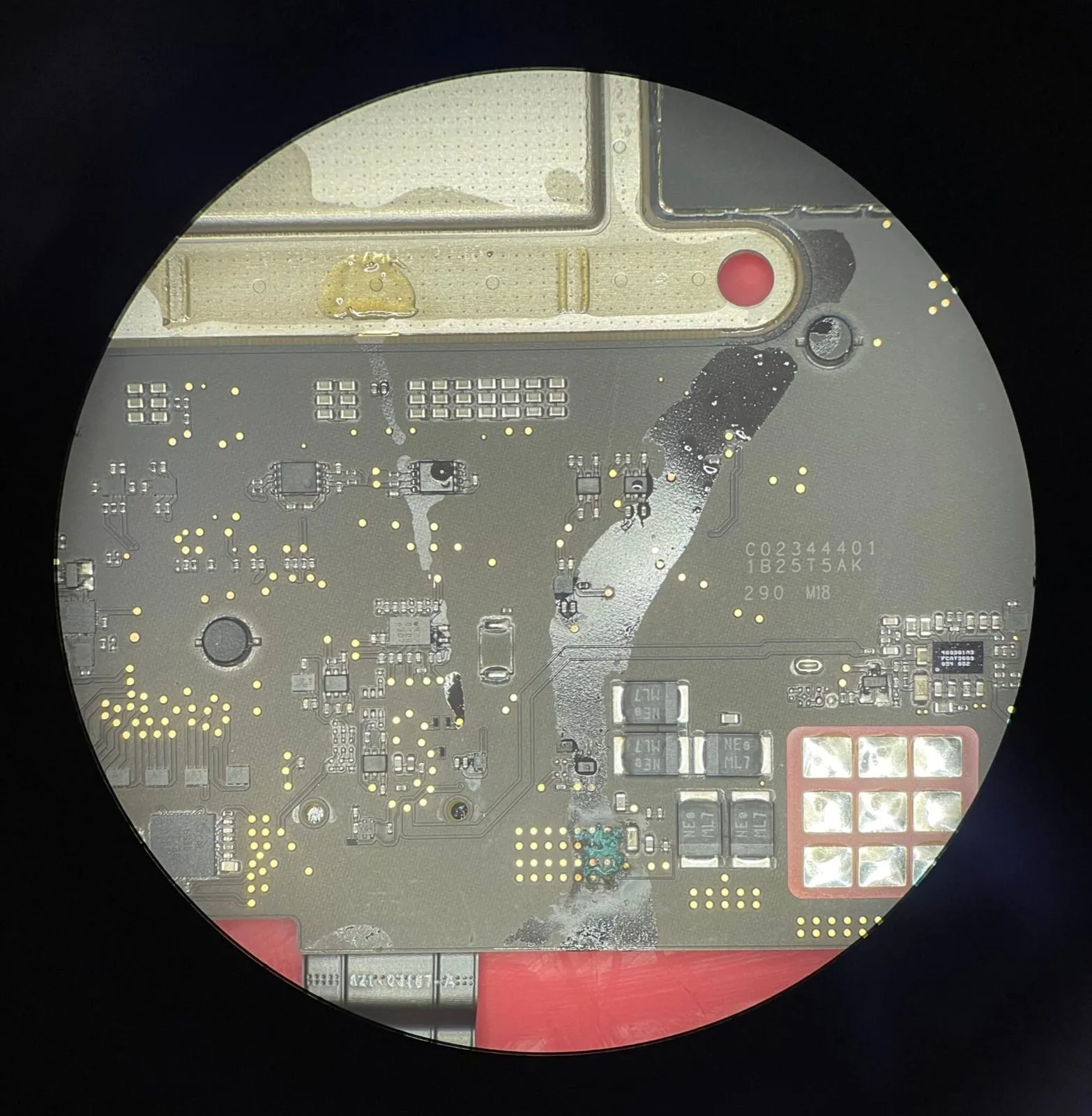

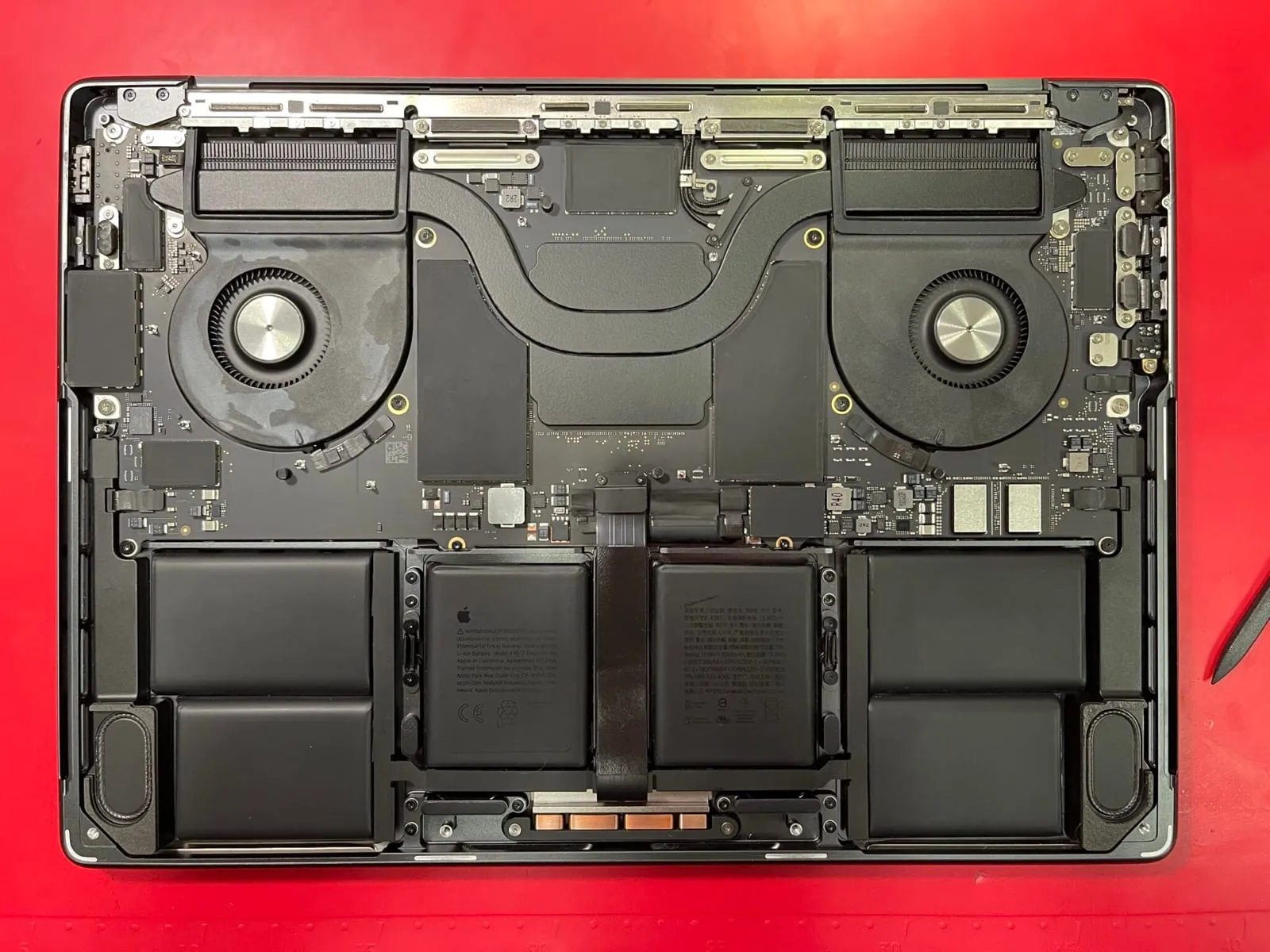

Płyta główna MacBook Pro 14 A2992 po zalaniu colą

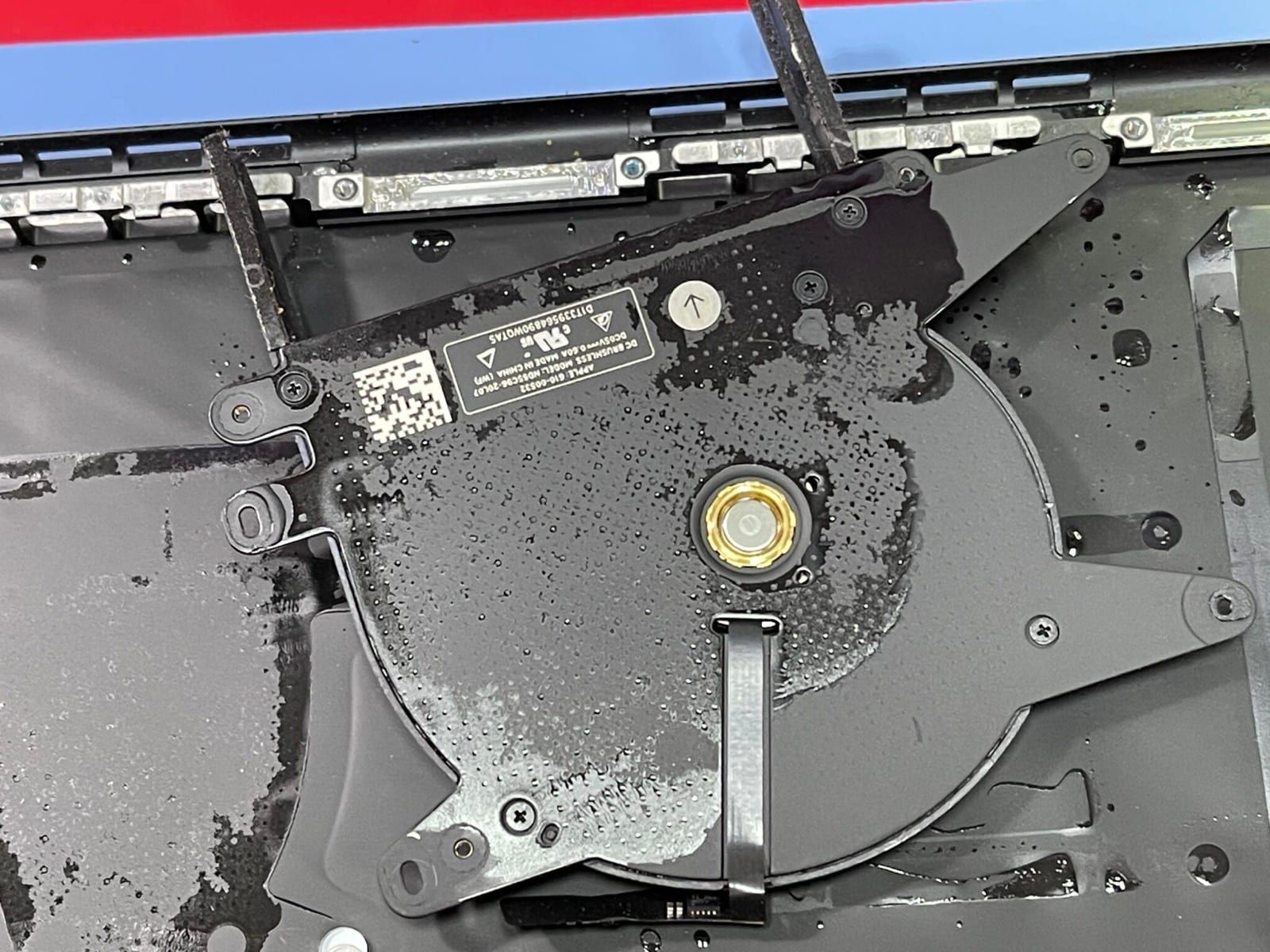

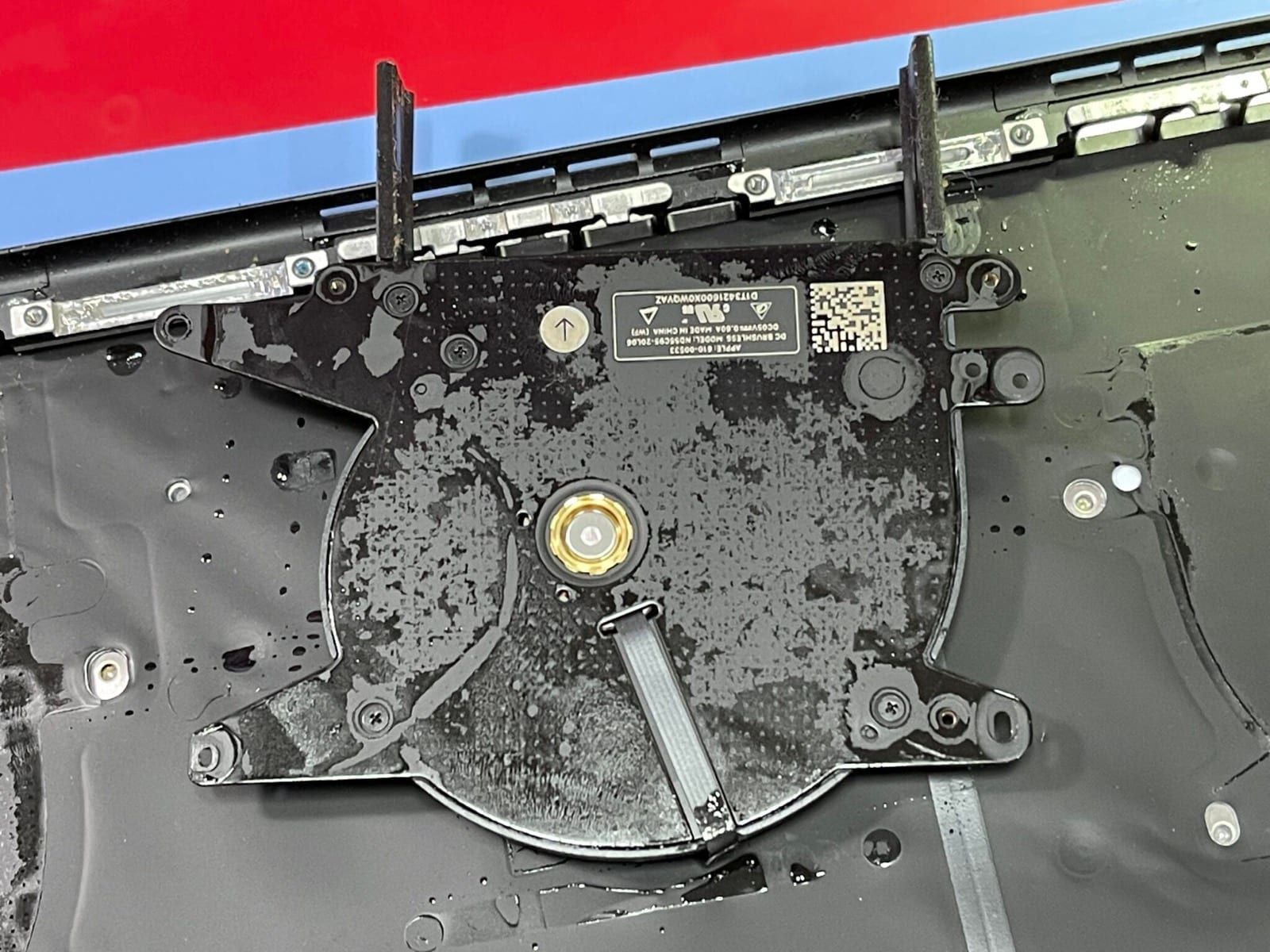

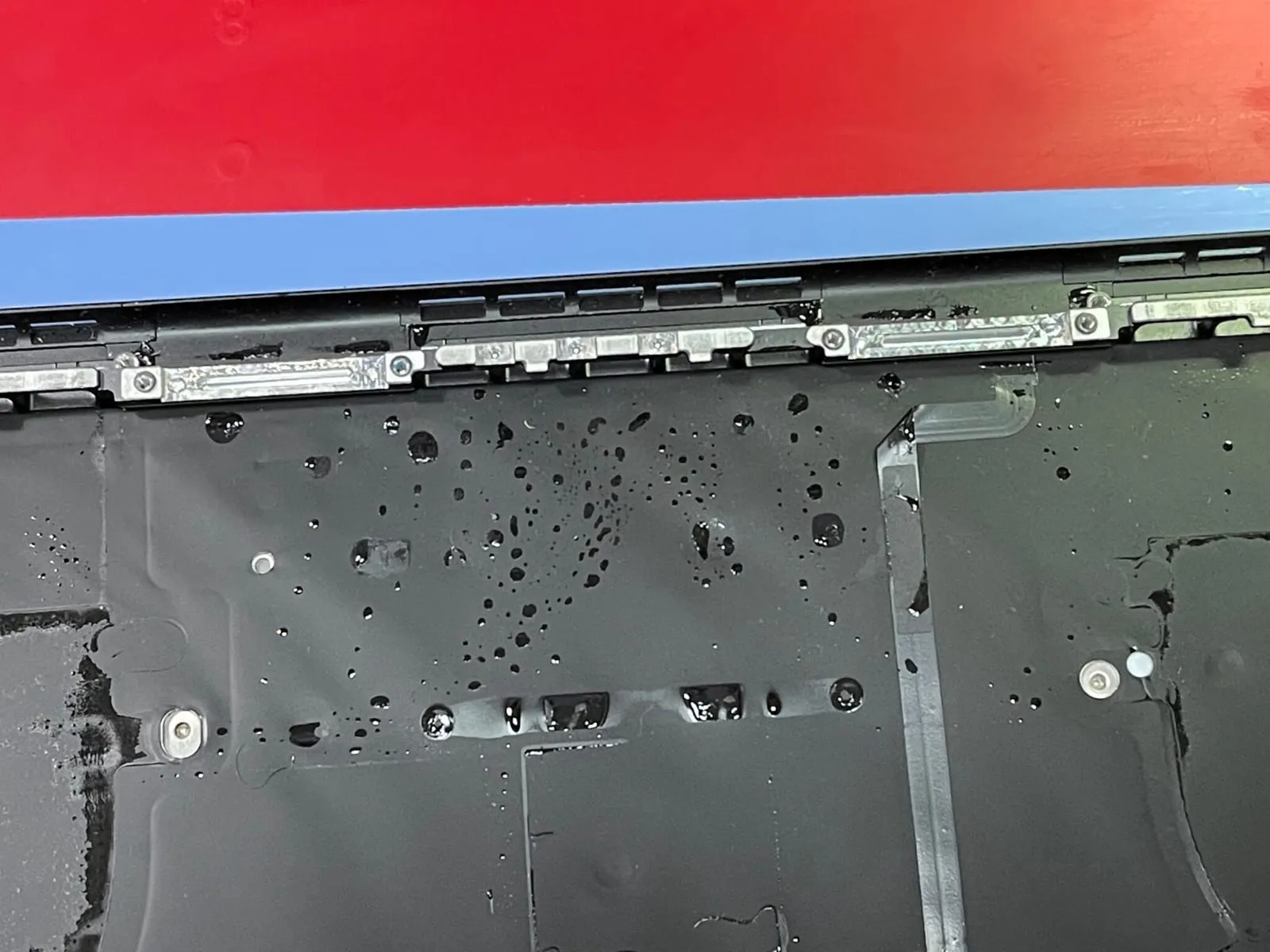

MacBook Pro 14 A2992 po ekstremalnym zalaniu colą 💥

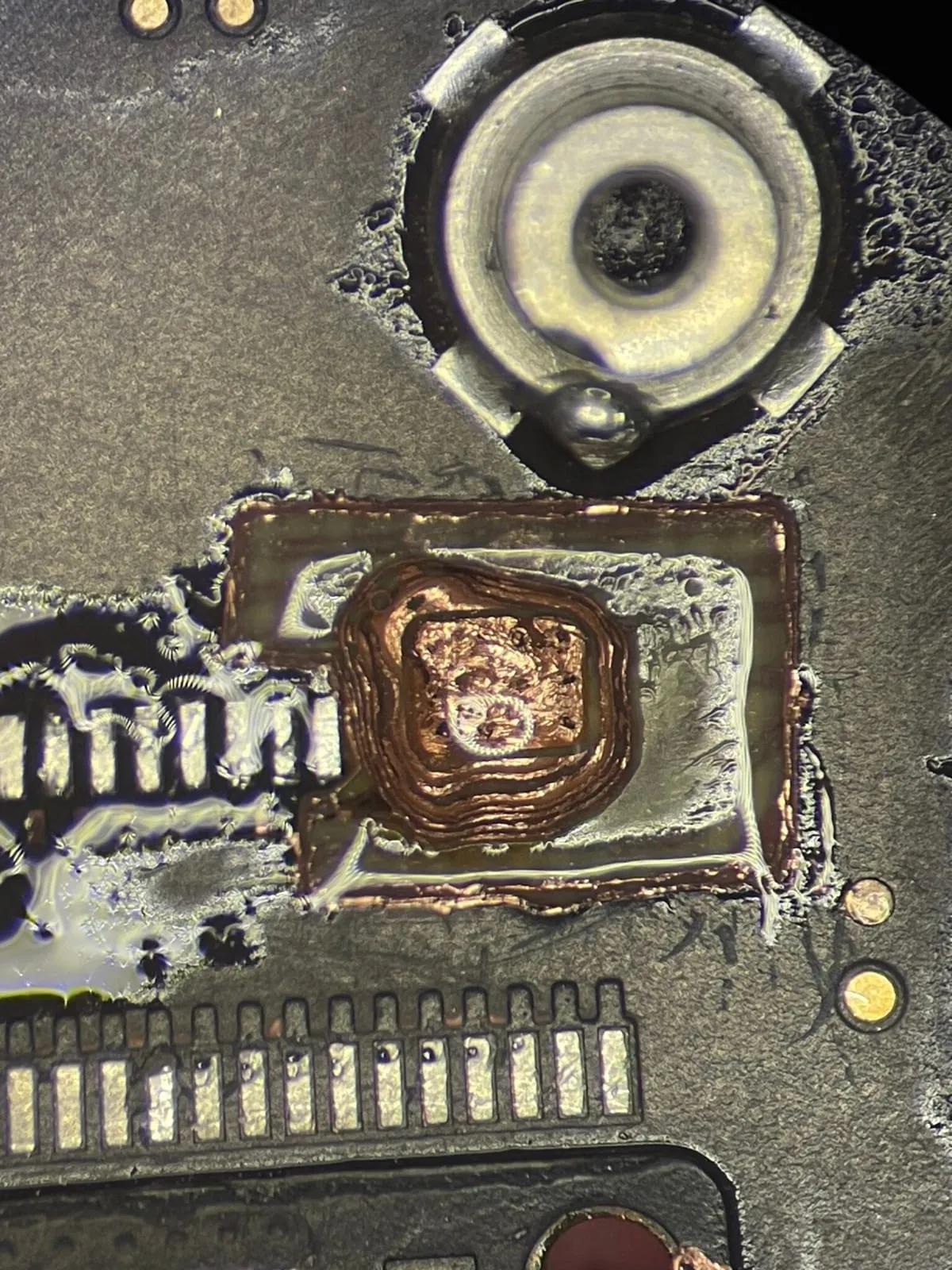

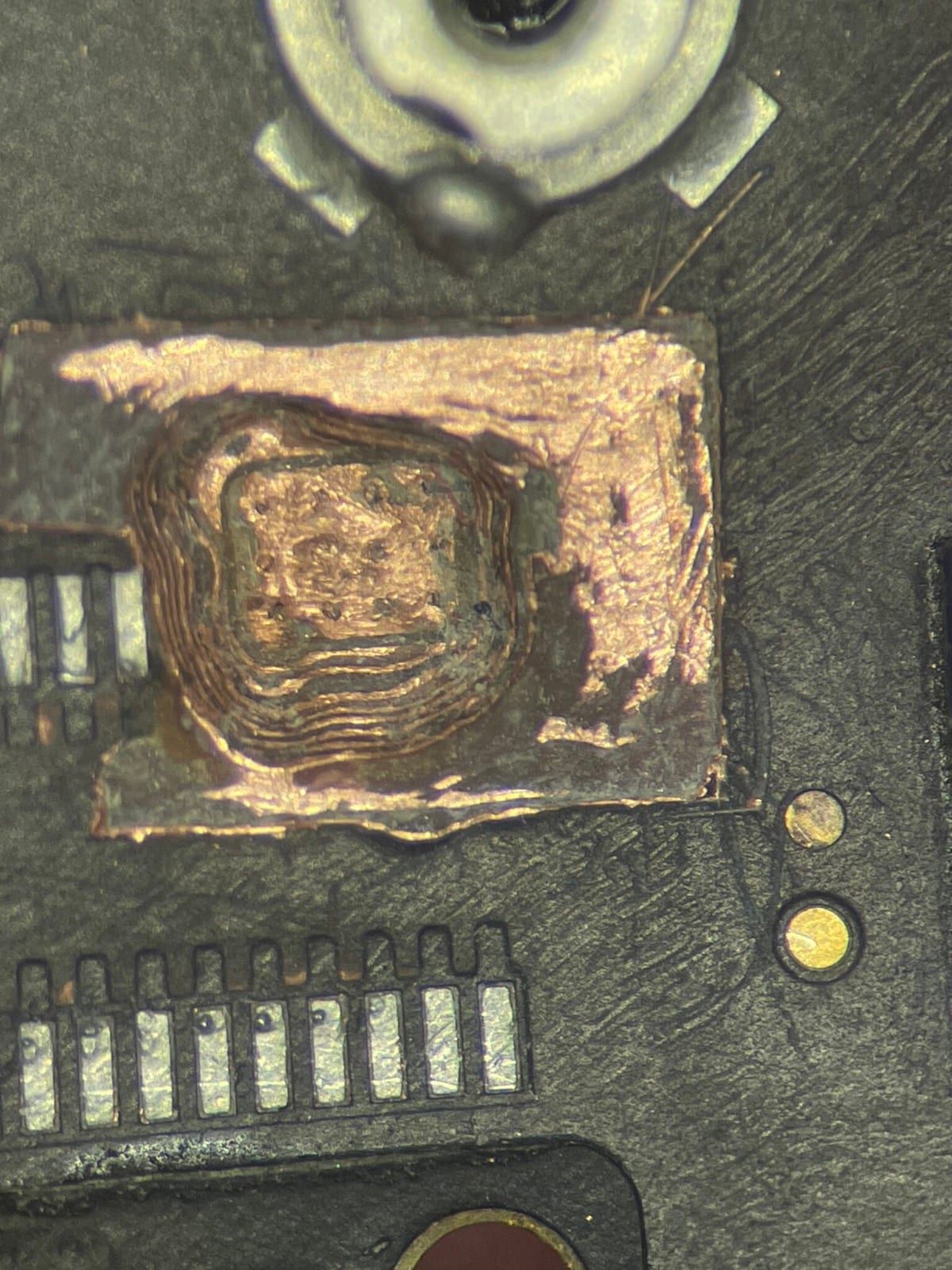

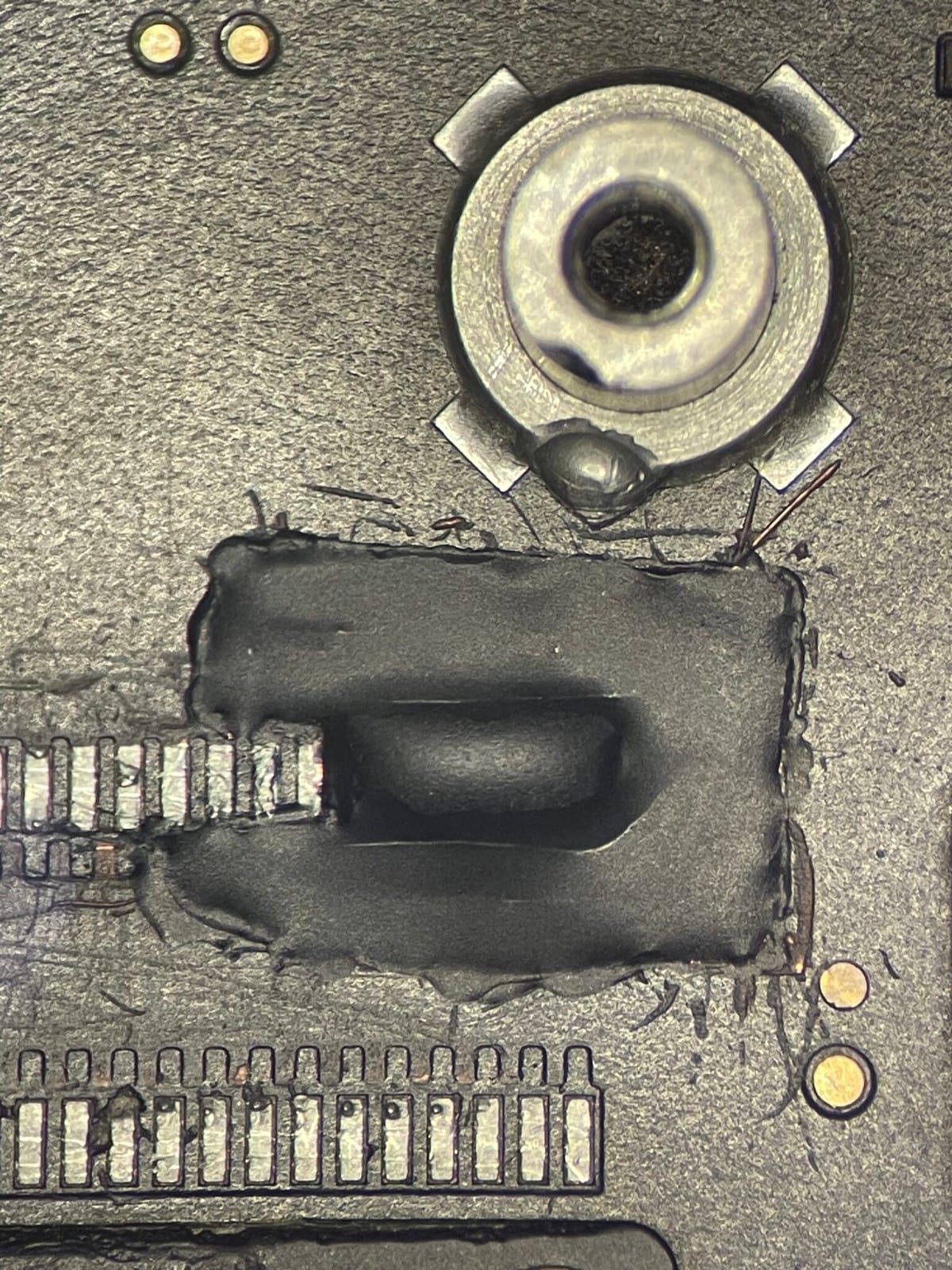

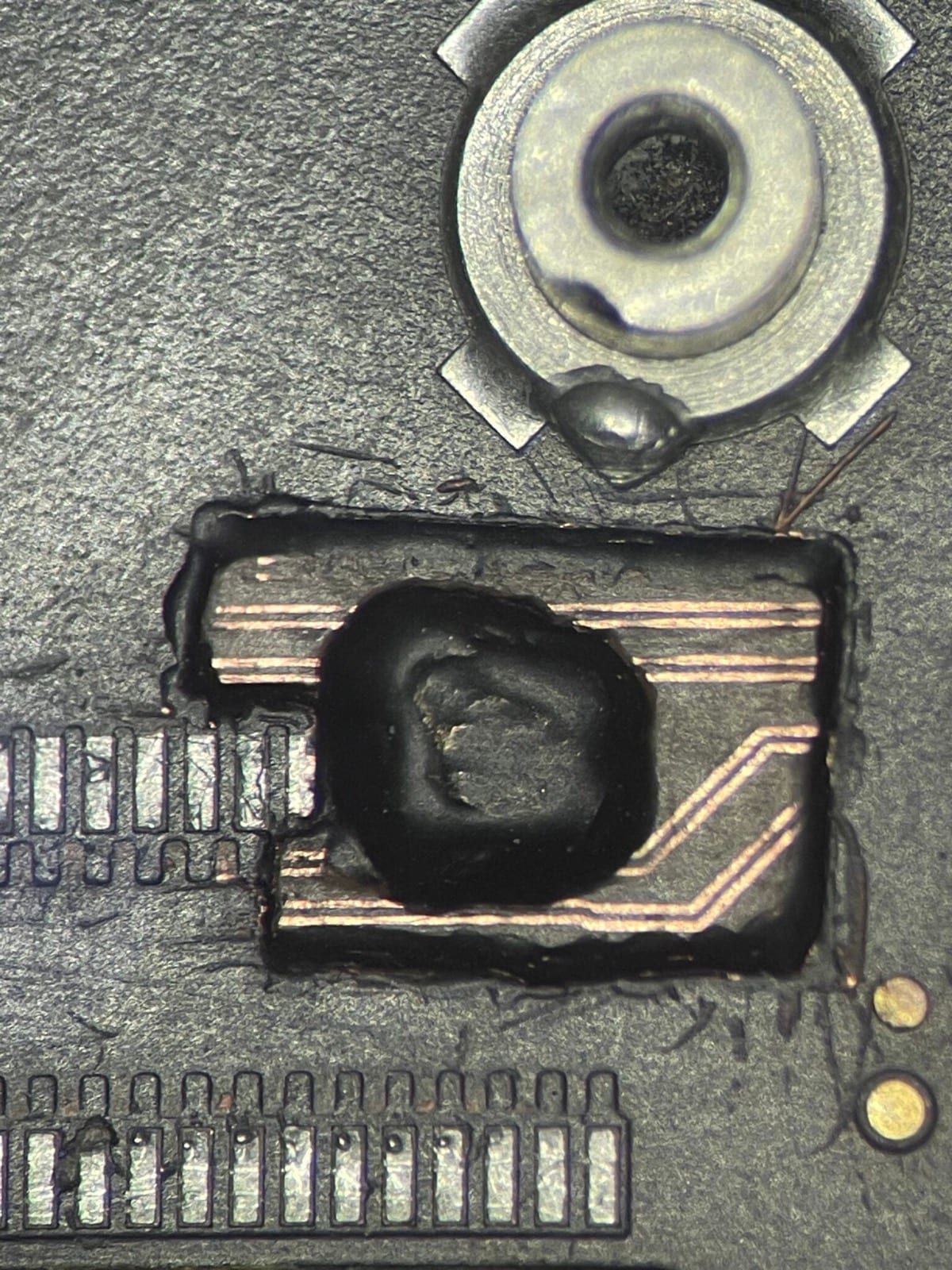

Uszkodzenia laminatu były ogromne: wypalona dziura w okolicy złącza gładzika na linii PPBUS_AON. Żeby usunąć zwarcie, trzeba było rozwiercić płytę aż do 9. warstwy.

Co zostało zrobione?

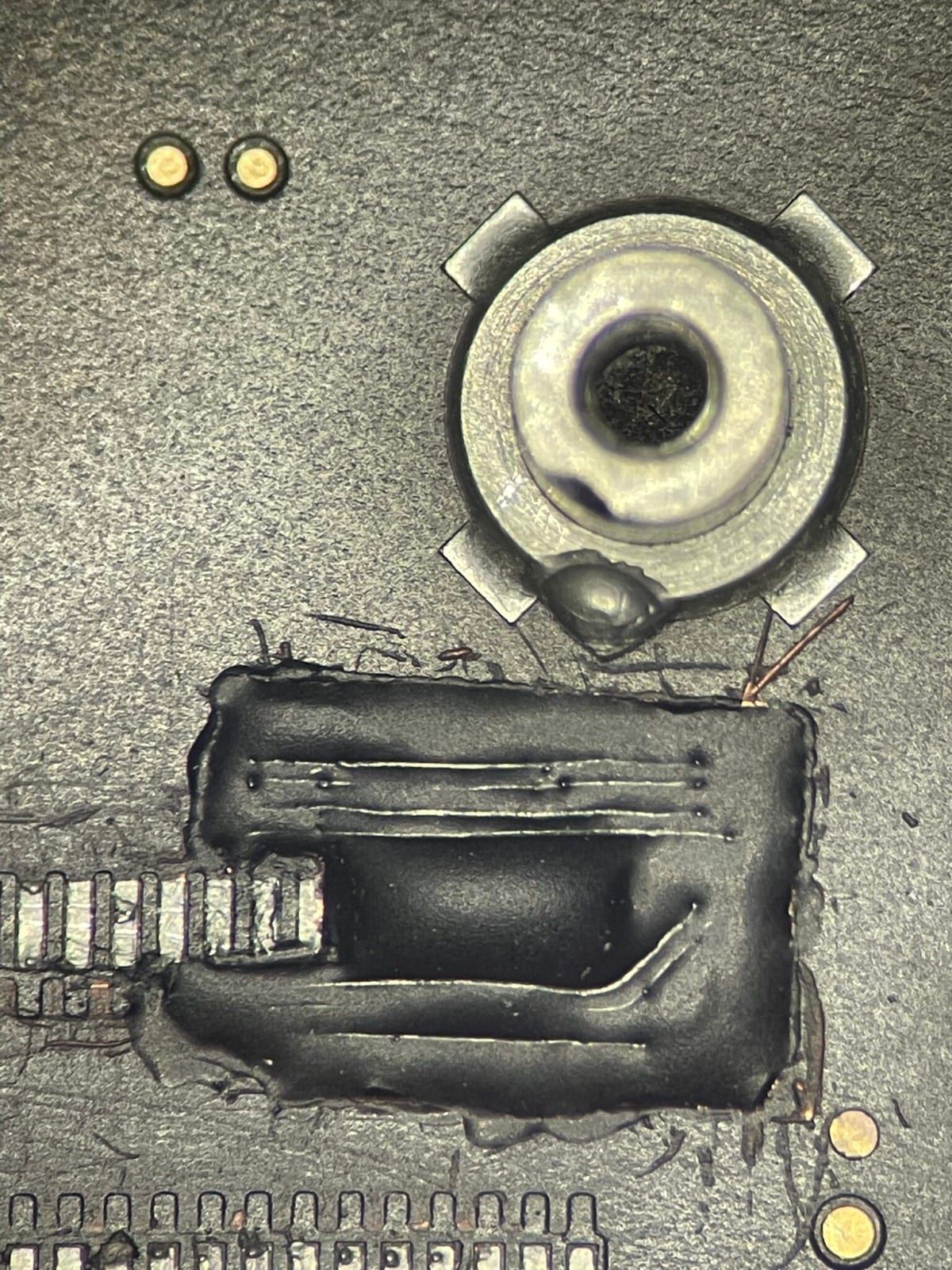

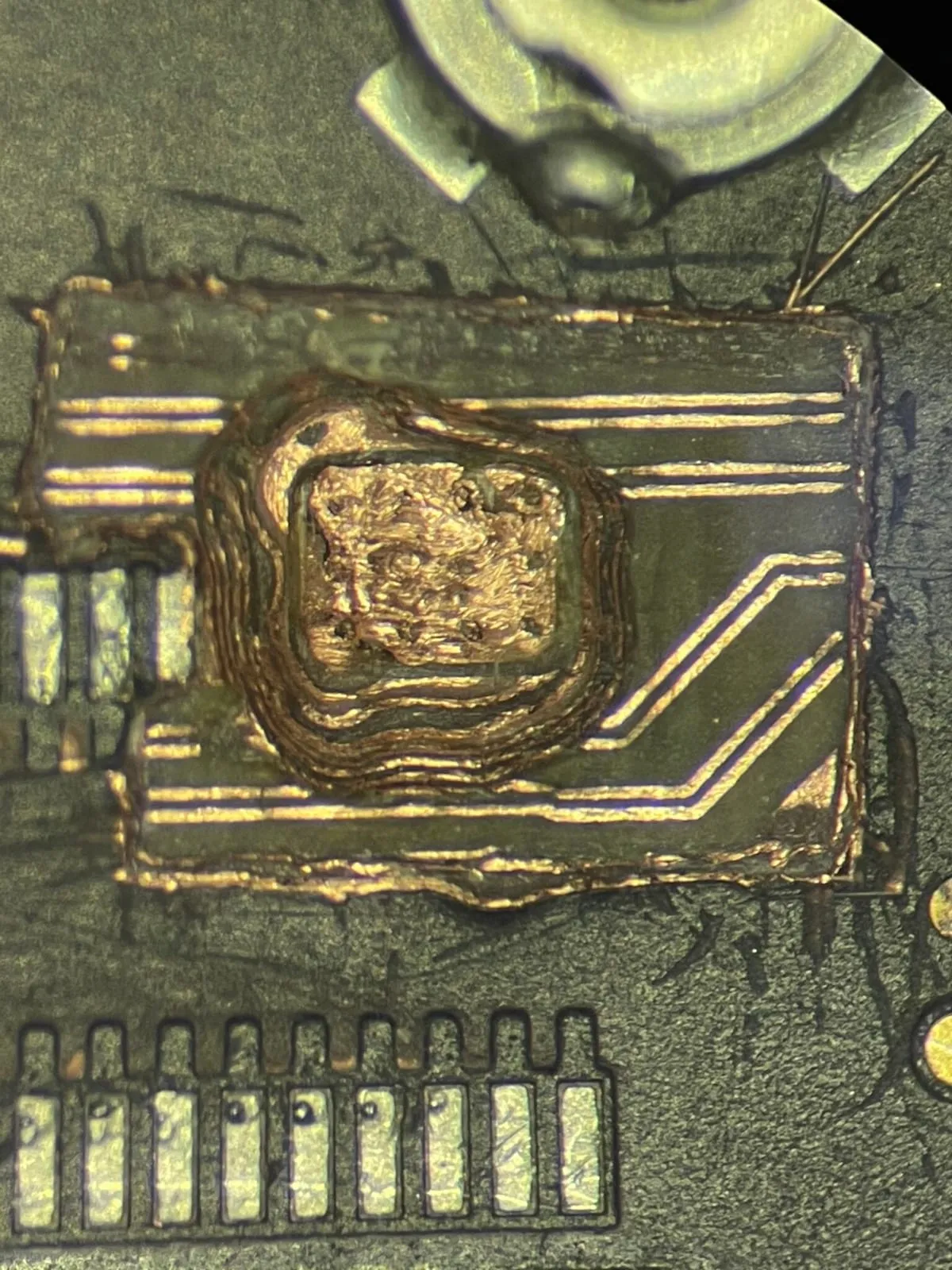

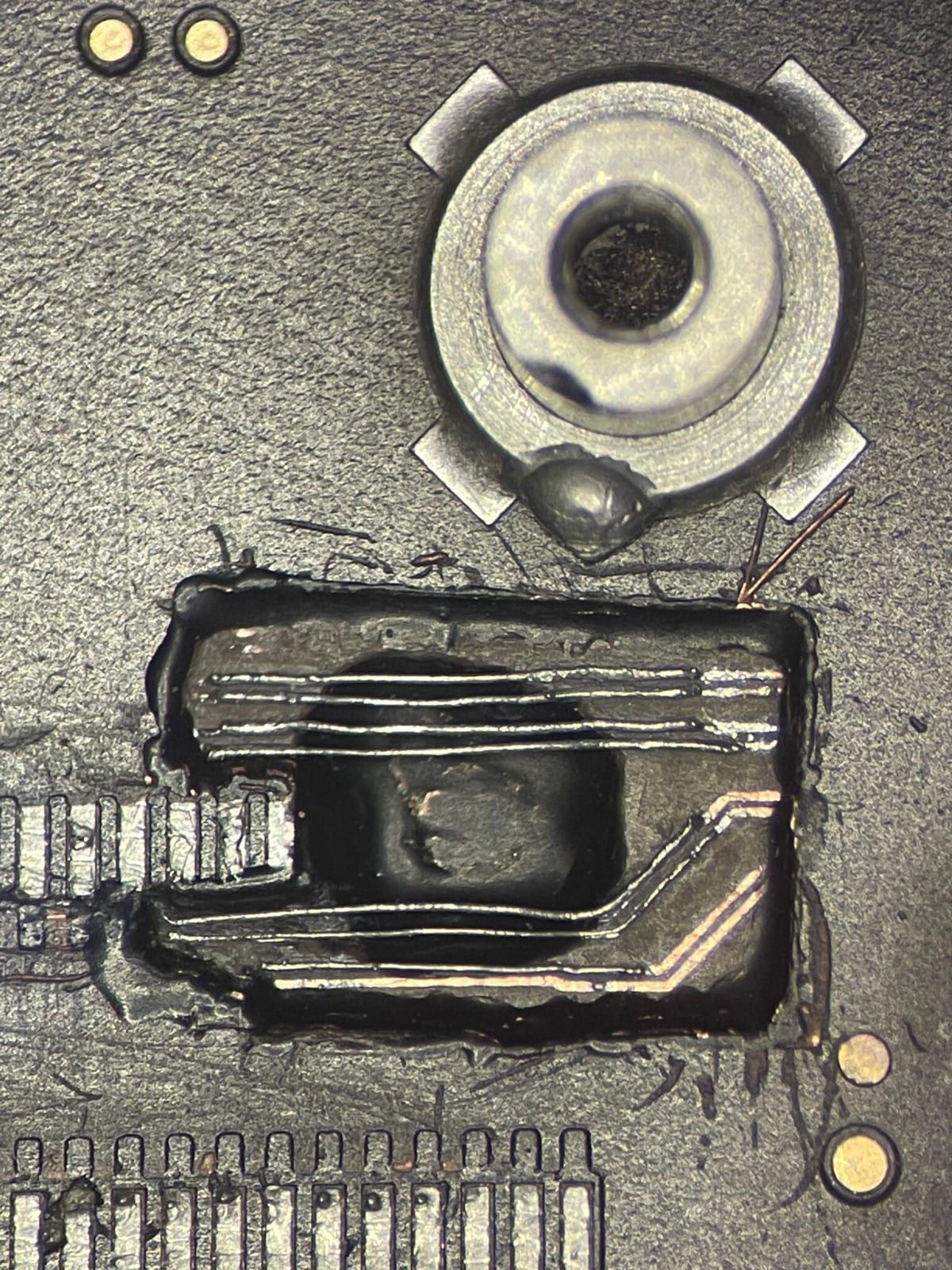

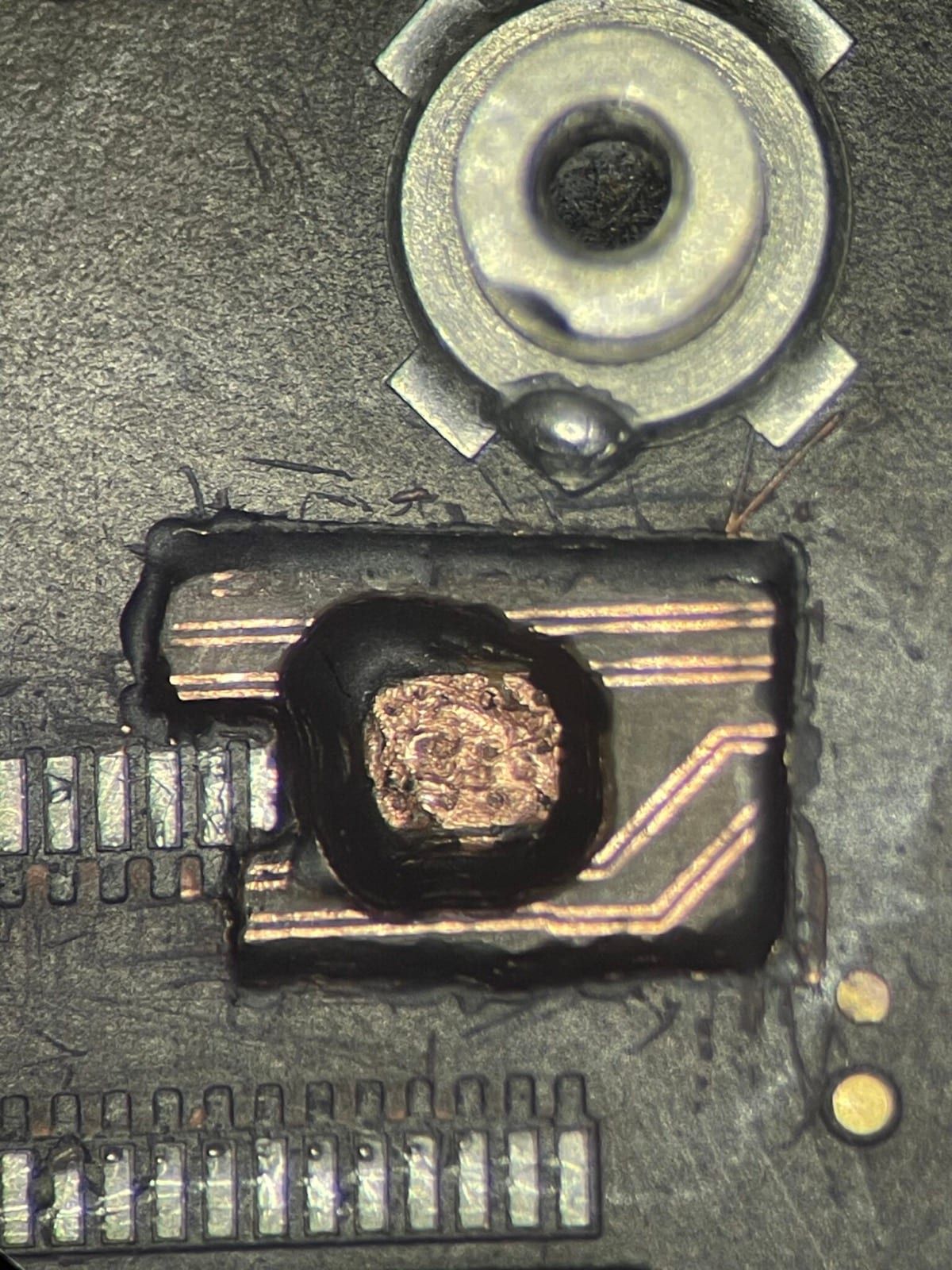

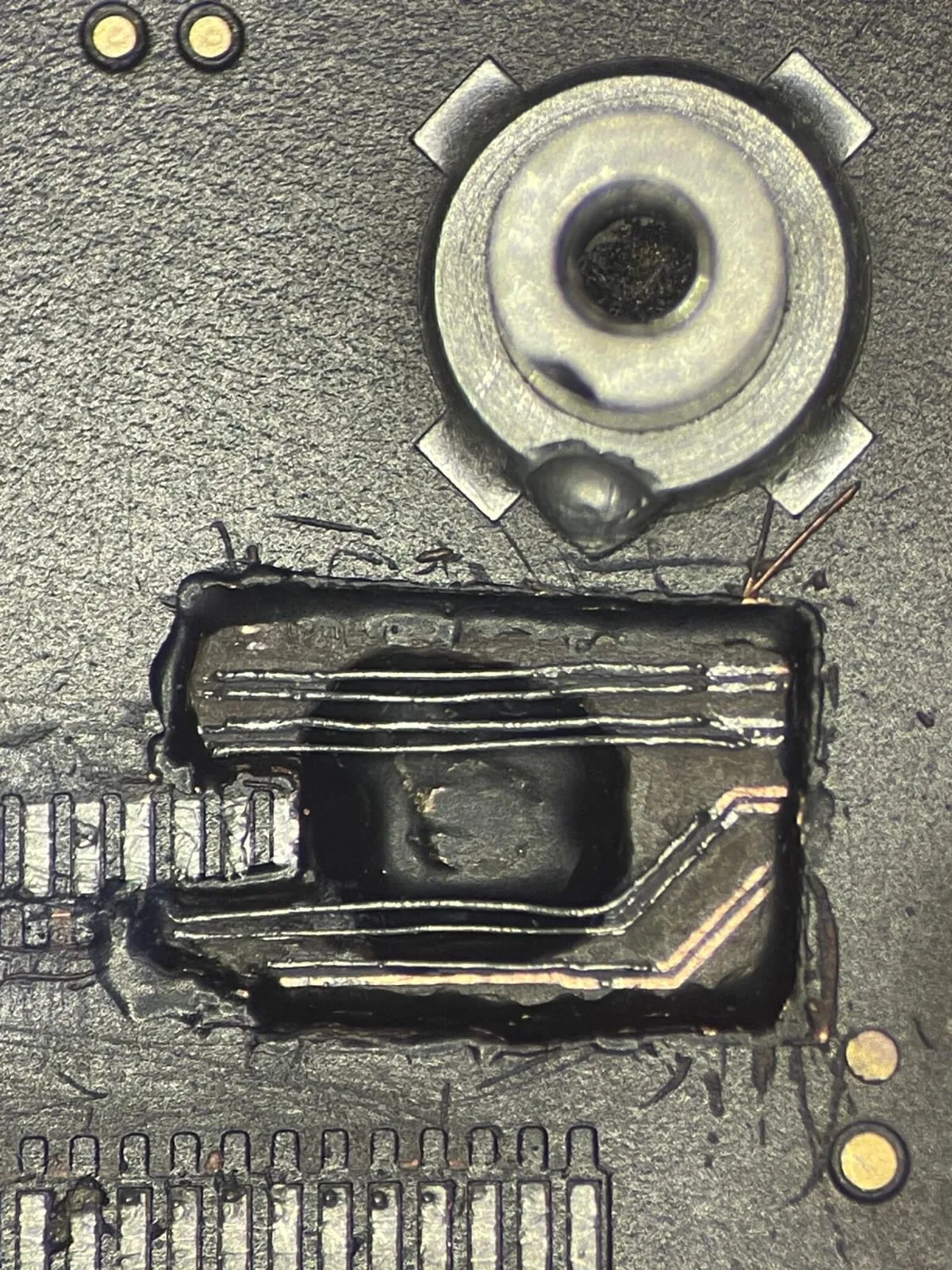

  • odbudowa 6 ścieżek na 3. warstwie laminatu,
  • ominięcie uszkodzonej ścieżki na 5. warstwie (linia IDP_TOUCH_INT_CONN_L) i poprowadzenie jej przez przelotkę na drugą stronę płyty,

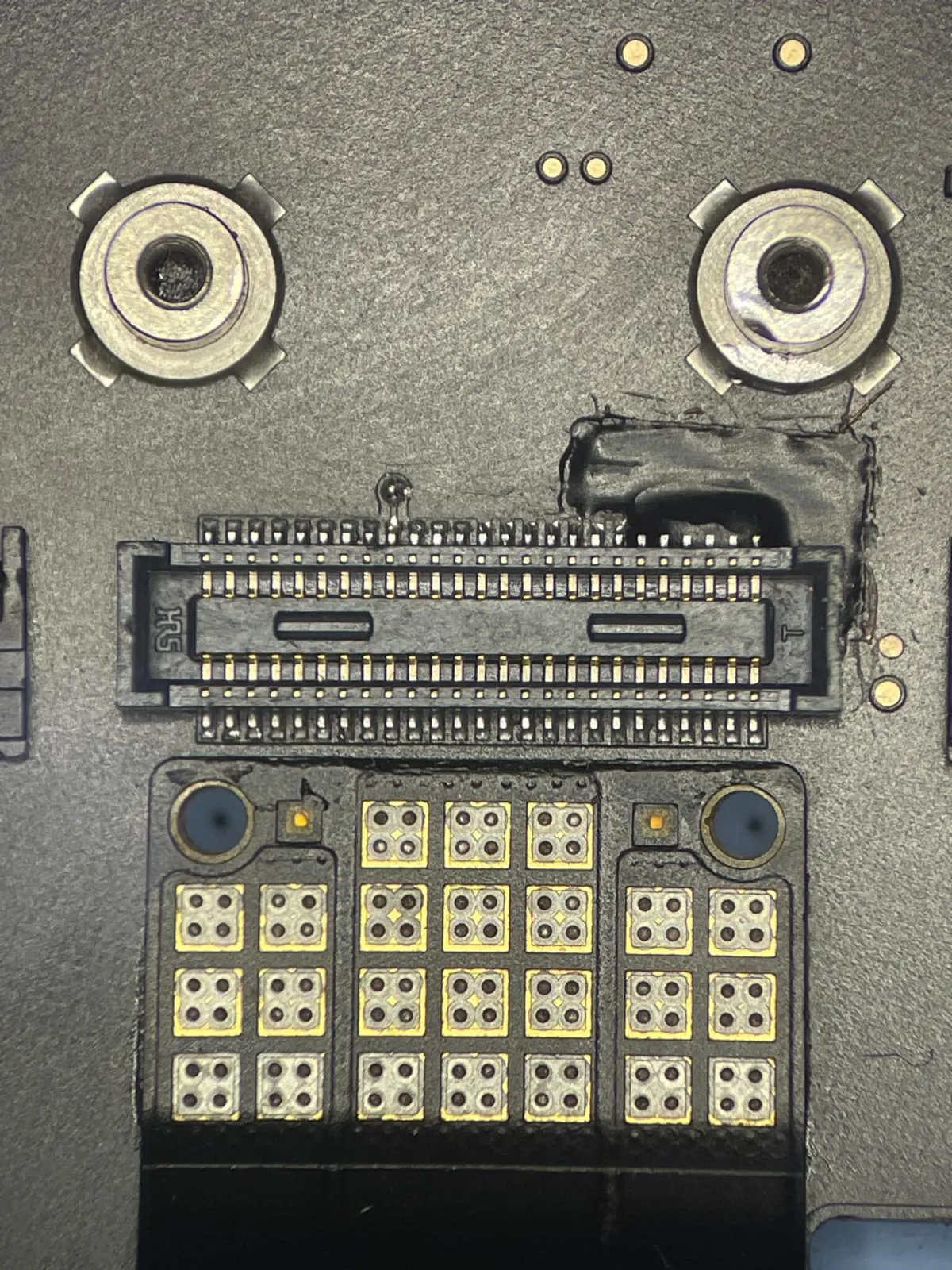

  • wlutowanie fabrycznie nowego gniazda gładzika,

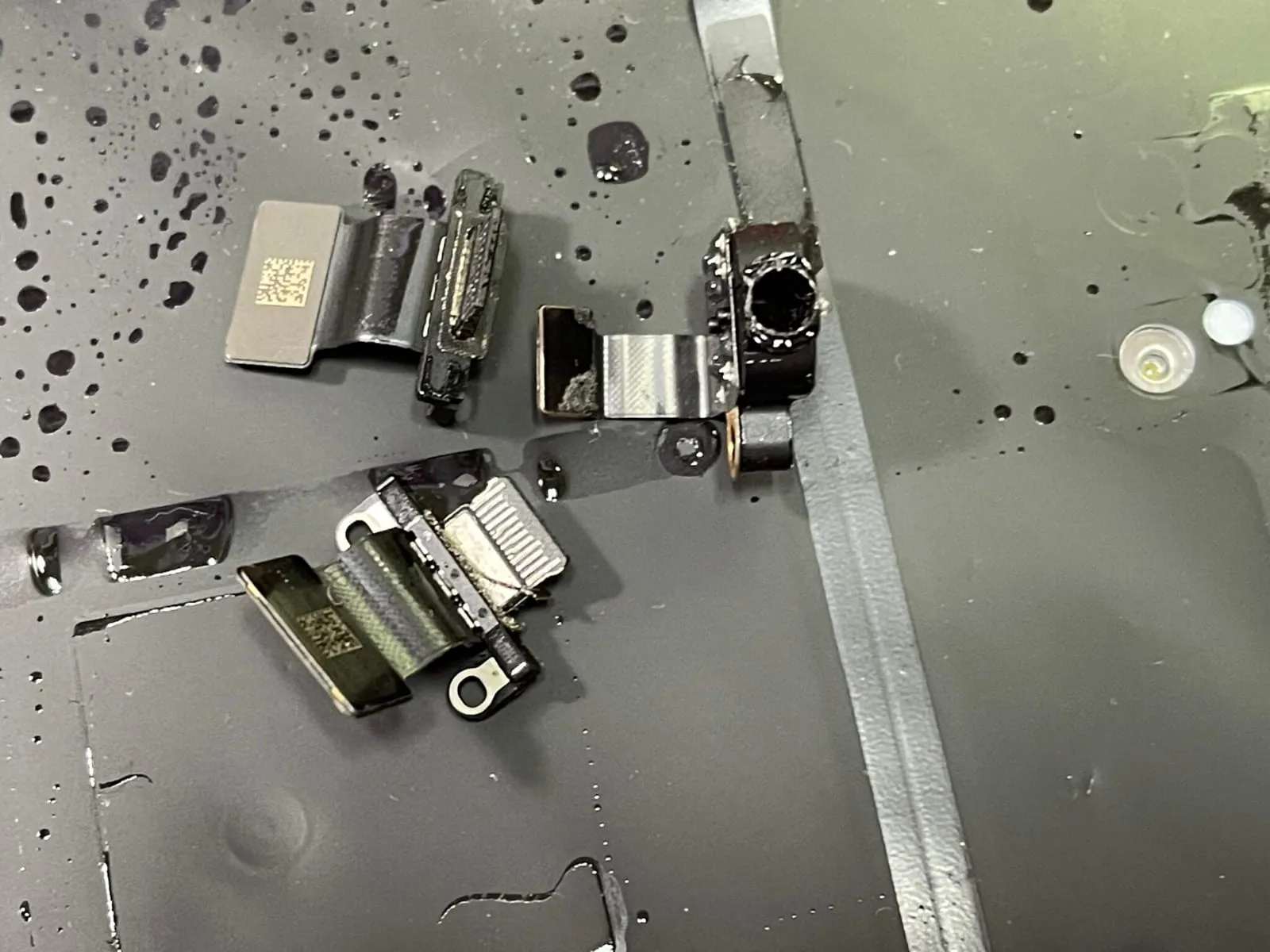

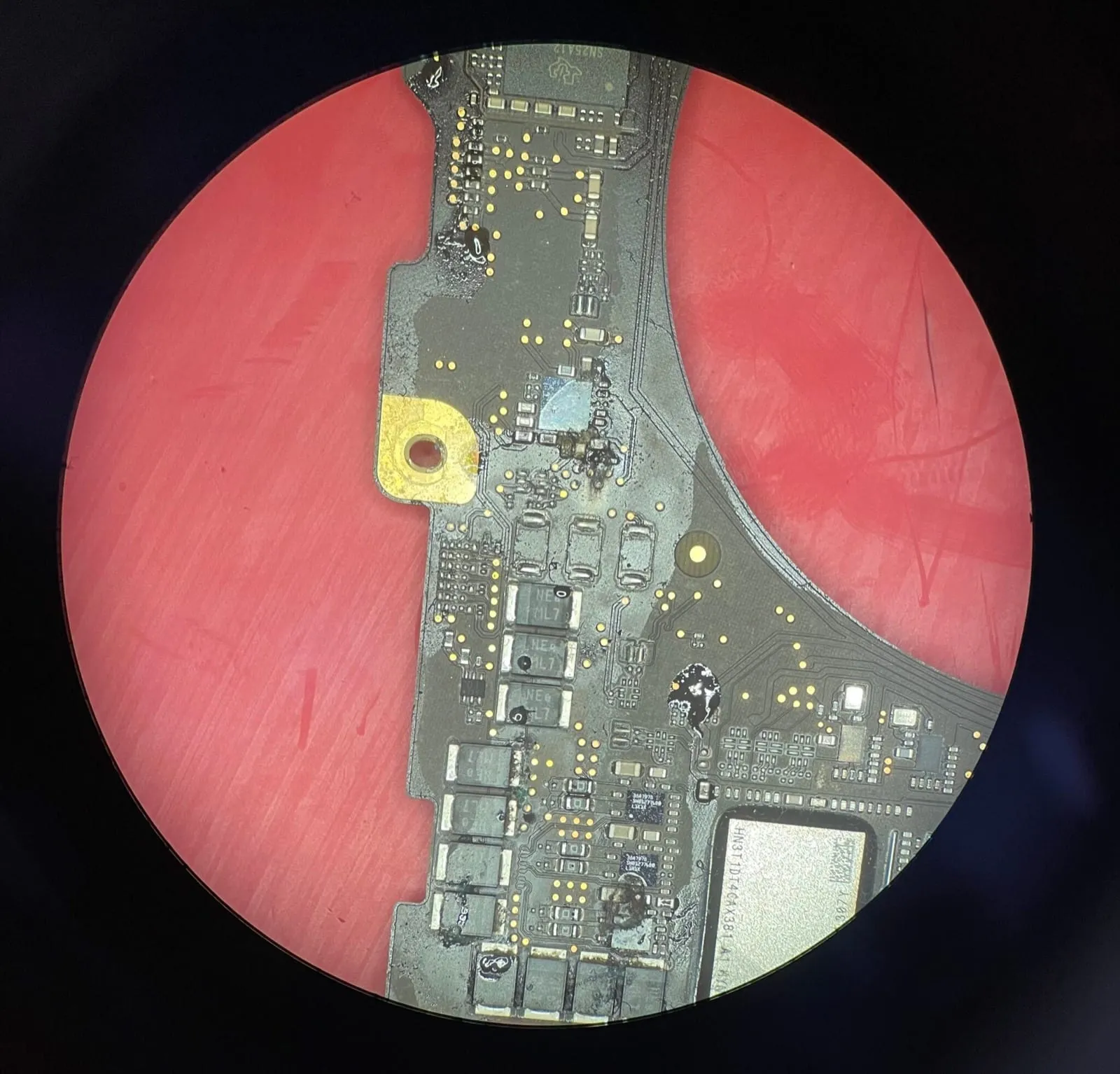

  • wymiana zwartych i uszkodzonych układów oraz skorodowanych elementów wokół nich,

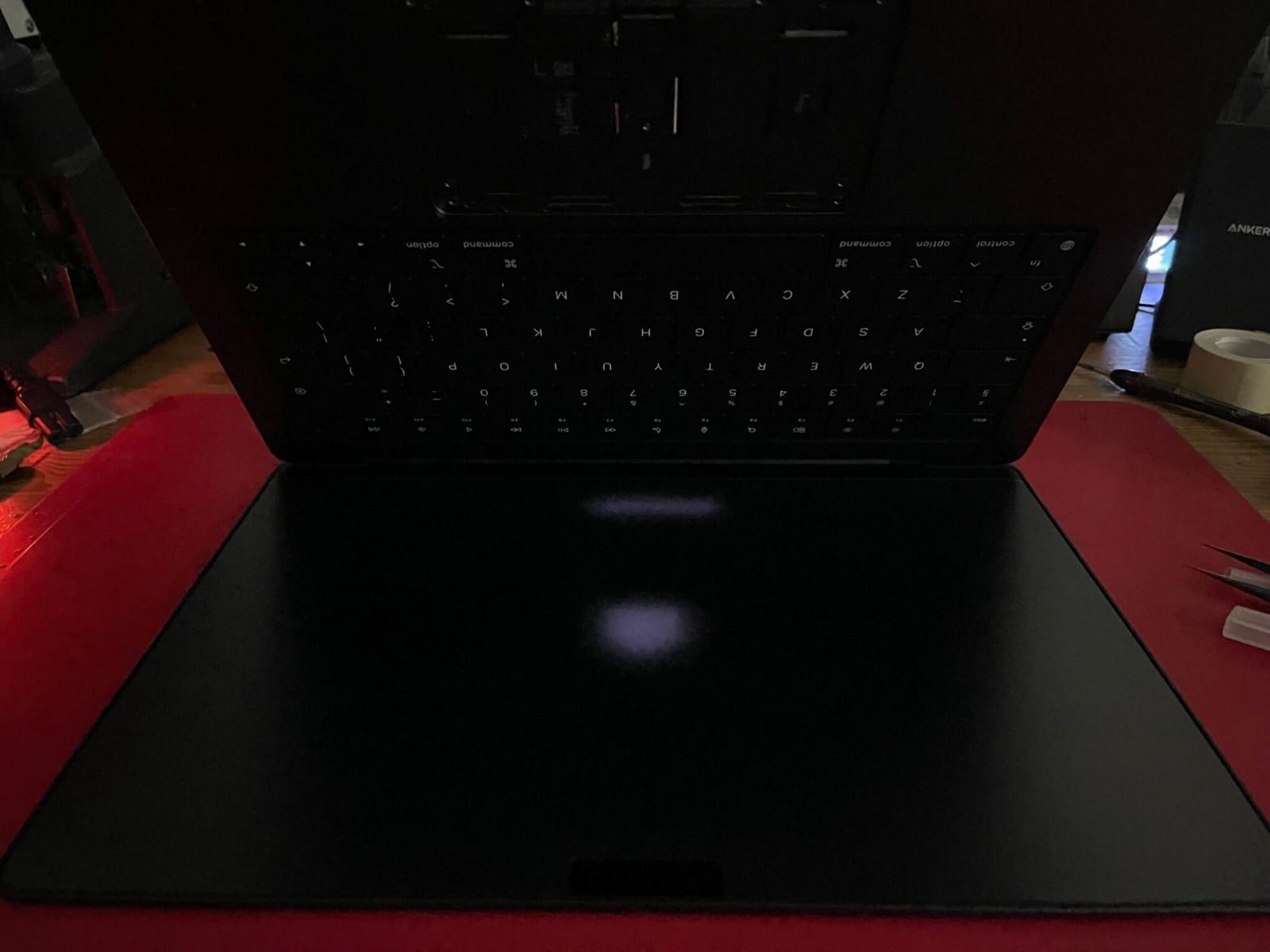

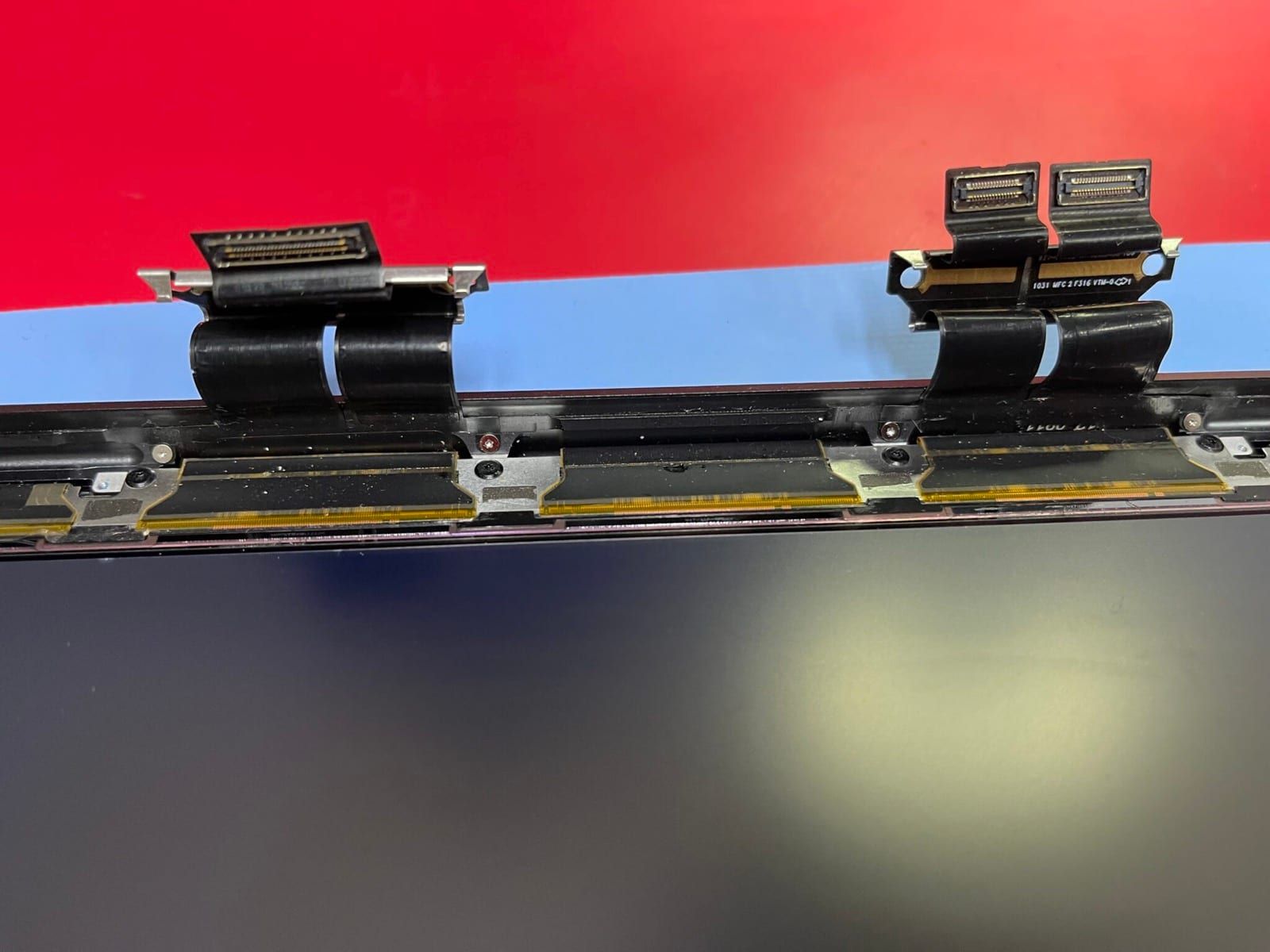

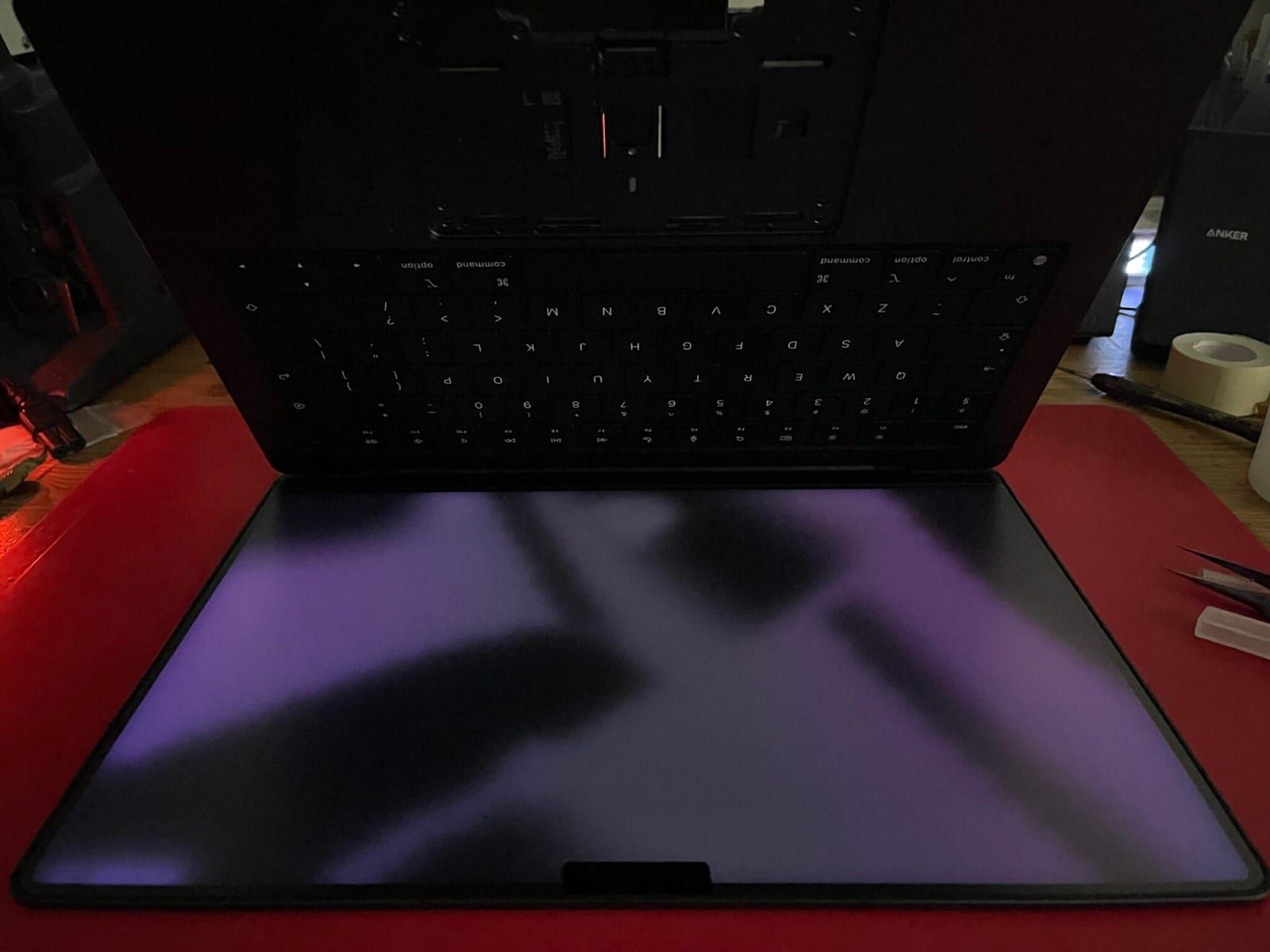

  • naprawa matrycy, która wyświetlała zniekształcony obraz: panel trzeba było ostrożnie wyciąć ze skrzydła, usunąć skorodowane elementy spod tylnej listwy i ponownie wkleić go na miejsce.

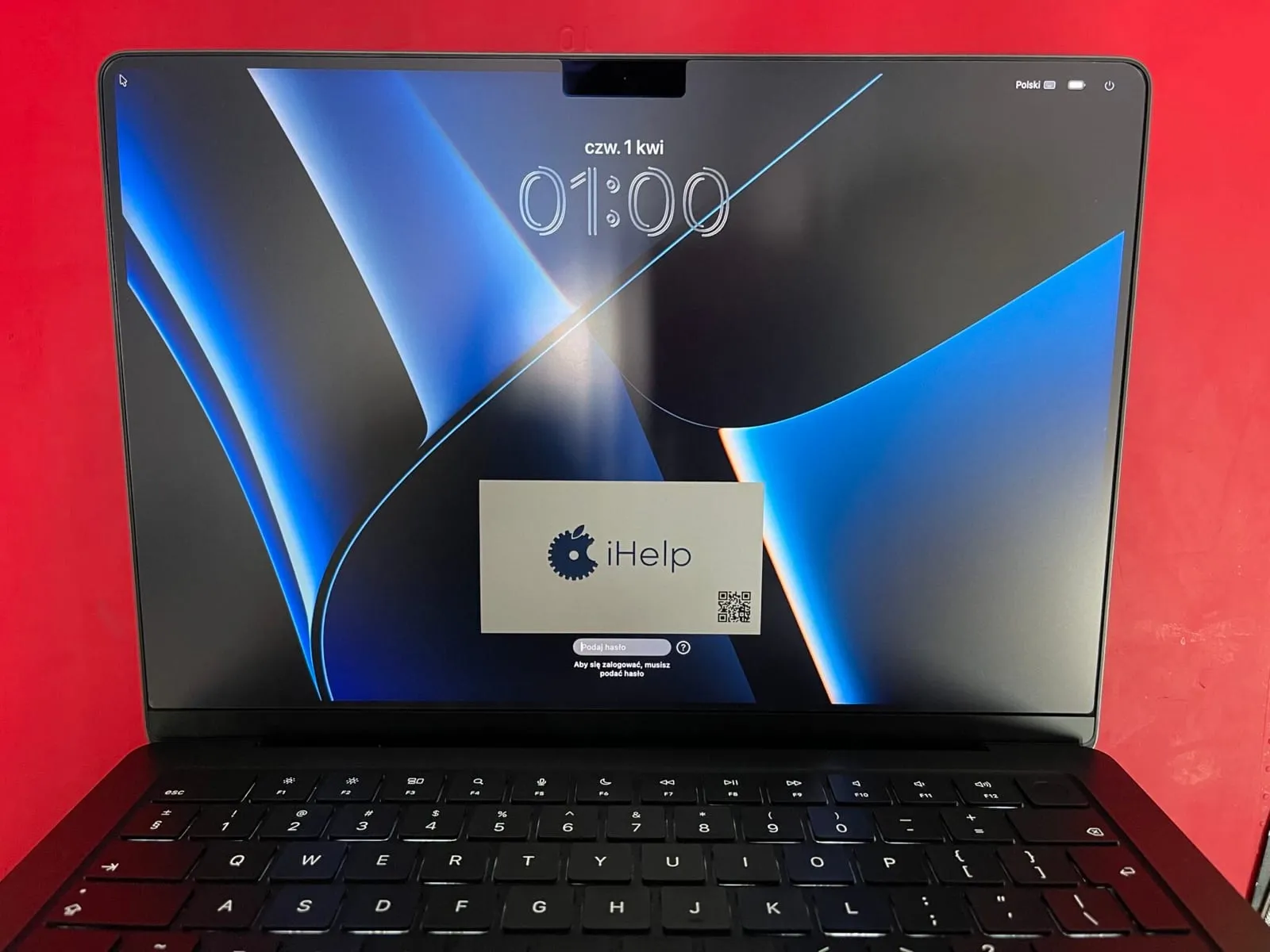

Dla takich napraw warto spędzić wiele godzin pod mikroskopem — ten MacBook zamiast do wymiany wrócił do pracy 🛠️ Więcej o naprawie płyty głównej po zalaniu.
